Ohýbacie centrum BM

Moderná výroba plechových dielov sa dnes nezaobíde bez rýchlosti, presnosti a automatizácie. Firmy, ktoré vyrábajú rozvádzačové skrine, kryty, panely, zásuvky, kovový nábytok, opláštenie strojov alebo HVAC komponenty, stále častejšie hľadajú riešenia, ktoré im umožnia vyrábať rýchlejšie, presnejšie as menšou závislosťou na skúsenosti obsluhy. Práve pre tieto prevádzky ponúkame ohýbacie centrum BM BC1500/2000.

Dopyt Ohýbacie centrum

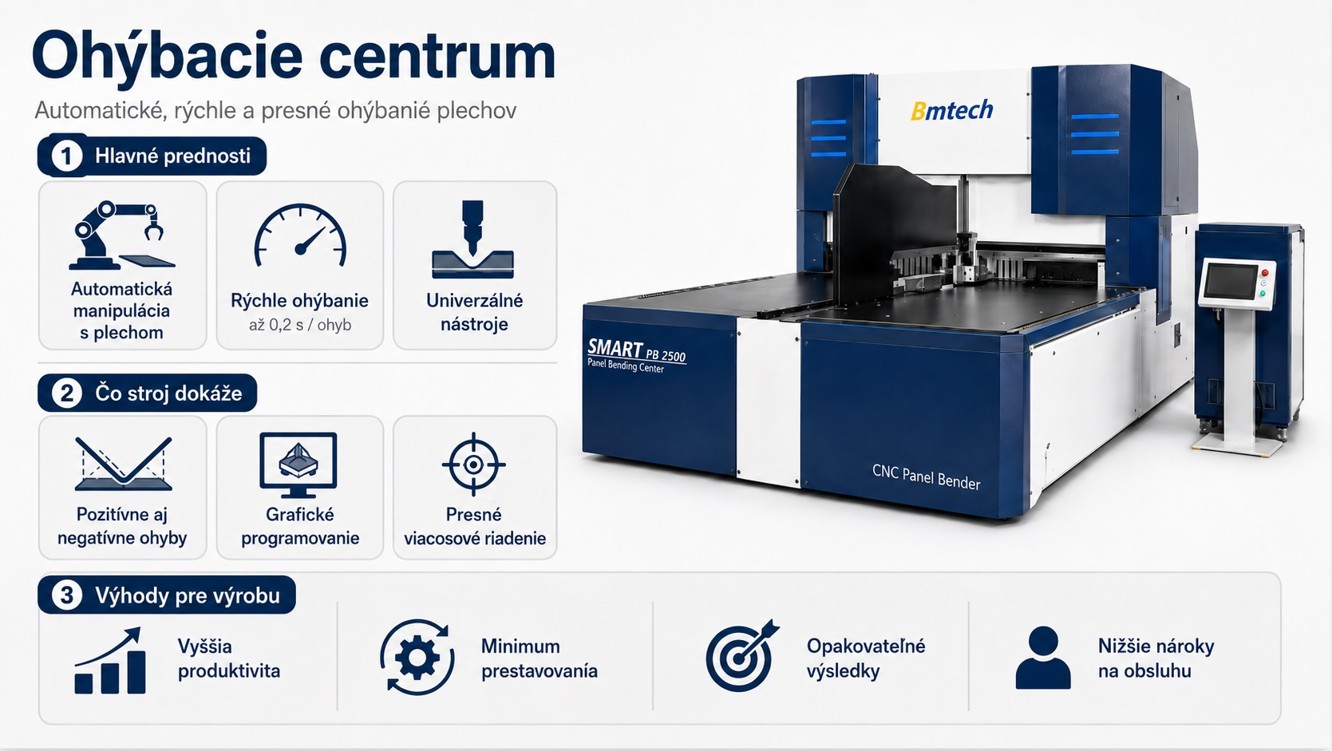

Predávame automatické ohýbacie centrum pre efektívne spracovanie plechu, ktoré dokáže výrazne zrýchliť výrobu vhodných dielov oproti klasickému ohýbaniu na CNC ohraňovacom lise. Stroj automaticky manipuluje s plechom, vykonáva pozitívne aj negatívne ohyby, lemy, odsadené ohyby aj rádiusy a umožňuje vyrábať zložité plechové diely s vysokou opakovateľnosťou.

Automatické ohýbacie centrum pre vyššiu produktivitu

Ohýbacie centrum BM je navrhnuté pre firmy, ktoré chcú zefektívniť výrobu plechových dielov a obmedziť zdĺhavú ručnú manipuláciu. Pri bežnom ohraňovacom lise musí obsluha diel opakovane otáčať, zakladať, prikladať k dorazom a strážiť správne poradie ohybov. Pri ohýbacom centre BM je veľká časť tohto procesu automatizovaná.

Integrovaný manipulátor plech počas cyklu uchopuje, posúva a otáča. Vďaka tomu je výroba rýchlejšia, presnejšia a menej fyzicky náročná. To ocenia najmä prevádzky, ktoré vyrábajú panelové a krabicové diely, rozvádzačové skrine, zásuvky, kryty alebo opakované plechové komponenty.

Rýchlosť ohýbania dosahuje až 0,2 s na ohyb a kontinuálny proces môže byť až 3× rýchlejší ako pri CNC ohraňovacom lise.

Technické parametre verzie BC1500 a BC2000

BM BC1500 Štandardná konfigurácia osí: 13 Maximálna šírka ohybu: 1500 mm Maximálna dĺžka ohybu: 200 mm Maximálna rýchlosť ohybu: 0,2 s/ohyb Os R: 10 mm Výška podávania dielu: 205 mm Minimálny rozmer tvarovania pre ohyb zo štyroch strán: 150 mm Maximálny rozmer rozvinu: 1600 × 1250 mm Tolerancia uhla ohybu: ±1° Tolerancia rozmeru ohybu: ±0,2 mm Priemerný výkon: 3 kW Hlučnosť: 60 dB Maximálna rýchlosť posuvu: 120 m/min Opakovaná presnosť polohovania: ±0,005 mm Prevádzková teplota: 0 až 50 °C Celkové rozmery: 4100 × 1920 × 2600 mm Celková hmotnosť: cca 9 t

BM BC2000 Štandardná konfigurácia osí: 13 Maximálna šírka ohybu: 2000 mm Maximálna dĺžka ohybu: 150 mm Maximálna rýchlosť ohybu: 0,2 s/ohyb Os R: 10 mm Výška podávania dielu: 225 mm Minimálny rozmer tvarovania pre ohyb zo štyroch strán: 160 mm Maximálny rozmer rozvinu: 2400 × 2400 mm Tolerancia uhla ohybu: ±1° Tolerancia rozmeru ohybu: ±0,2 mm Priemerný výkon: 5 kW Hlučnosť: 60 dB Maximálna rýchlosť posuvu: 120 m/min Opakovaná presnosť polohovania: ±0,005 mm Prevádzková teplota: 0 až 50 °C Celkové rozmery: 5643 × 2502 × 2500 mm Celková hmotnosť: cca 13 t

Jedna sada univerzálnych nástrojov pre rôzne tvary

Veľkou výhodou CNC ohýbacieho centra je univerzálny nástrojový systém. Stroj pracuje s hornou a spodnou ohýbacou lištou, prítlačným blankholderom a proti-nástrojom. Vďaka tejto koncepcii nie je nutné neustále meniť klasické ohraňovacie nástroje podľa každého typu dielu. Toto centrum zvláda širokú škálu tvarov a ohybov ako napríklad:

• Pozitívne ohyby
• Negatívne ohyby
• Otvorené aj uzavreté lemovanie
• Lemovanie hore aj dole
• Odsadené ohyby
• Rádiusové ohyby
• Uzavreté ohyby
• Sploštené ohyby pomocou ohýbacej lišty

Pre Vás to znamená väčšiu flexibilitu, kratšie časy presoriadenia a jednoduchšiu výrobu zložitejších dielov. Jedno ohýbacie centrum tak dokáže pokryť široké spektrum výrobkov bez nutnosti kupovať veľké množstvo špeciálnych foriem. Spýtajte pre Vašu výrobu.

Automatický manipulátor šetrí čas aj obsluhu

Automatický manipulátor je jedným z hlavných dôvodov, prečo dáva ohýbacie centrum BM zmysel vo výrobe. Plech sa počas cyklu automaticky pohybuje, otáča a presne polohuje. Obsluha nemusí diel po každom ohybe ručne zdvíhať, otáčať a znovu ustanovovať.

To prináša niekoľko praktických výhod. Výroba je rýchlejšia, pretože odpadá časť ručných operácií. Výsledky sú opakovateľnejšie, pretože polohovanie neovplyvňuje únava alebo rozdielna skúsenosť pracovníkov. Zároveň sa znižuje fyzická náročnosť práce, čo je dôležité predovšetkým pri väčších plechových dieloch.

Jednoduché grafické programovanie

Ovládanie stroja je navrhnuté tak, aby bolo prehľadné a rýchlo pochopiteľné. Obsluha zadá základné parametre dielu a systém automaticky vytvorí ohýbací program. Grafické programovanie výrazne zjednodušuje prípravu výroby a pomáha skrátiť čas od výkresu k hotovému dielu.

Výhodou je aj rýchle zaškolenie obsluhy. Vďaka vizuálnemu ovládaniu sa pracovník môže naučiť základnú prácu so systémom vo veľmi krátkom čase. Systém zároveň kontroluje parametre ohýbania av prípade neštandardných hodnôt upozorní obsluhu.

Presné ohýbanie s adaptívnym riadením

Pri ohýbaní plechu záleží na mnohých premenných. Výsledok ovplyvňuje hrúbka materiálu, druh plechu, geometria dielu, dĺžka ohybu, teplota aj priehyb stroja. Ohýbacie centrum BM využíva inteligentné riadenie, ktoré vyhodnocuje parametre ohybu a riadi pohyb nástrojov tak, aby bol dosiahnutý presný a opakovateľný výsledok.

Robustná konštrukcia a kvalitné komponenty

Ohýbacie centrum BM je postavené na stabilnej konštrukcii s dôrazom na presnosť a dlhodobú spoľahlivosť. Masívny rám stroja pomáha obmedziť deformácie pri práci a udržať stabilnú geometriu ohýbania. Riadiaci systém synchronizuje až 13 osí, čo zaisťuje plynulú koordináciu jednotlivých pohybov stroja.

CNC stroj využíva presné lineárne vedenia, guličkové skrutky, servopohony a prevodové komponenty, ktoré prispievajú k rýchlej odozve, presnému polohovaniu a stabilnému chodu. Dôraz je kladený aj na bezpečnosť, modernú priemyselnú komunikáciu a spoľahlivosť prevádzky.

Naše služby

Ohýbacie centrum BM dodávame ako komplexnú technológiu, nie iba ako samotný stroj. Pomôžeme vám posúdiť vhodnosť stroja pre vaše konkrétne výrobky, odporučíme optimálnu konfiguráciu, zaistíme dodanie, inštaláciu, zaškolenie obsluhy a kompletnú servisnú podporu. Súčasťou našich služieb:

1. Technická konzultácia pred nákupom
2. Predaj a dodanie stroja
3. Inštalácia a uvedenie do prevádzky
4. Zaškolenie obsluhy
5. Záručný a pozáručný servis
6. Dodávky náhradných dielov
7. Podpora pri optimalizácii výroby

Ako zastúpenie značky BM pre Českú republiku a Slovensko ponúkame zákazníkom kompletnú podporu od prvého technického návrhu až po dlhodobý servis stroja.

Pomôžeme Vám s výberom

Každá výroba je iná. Preto je pred výberom ohýbacieho centra dôležité posúdiť typické diely, veľkosť rozvinov, hrúbku materiálu, počet ohybov, požadovanú kapacitu a nadväznosť na ostatné technológie vo výrobe.

Pošlite nám výkresy alebo vzorky vašich dielov na info@ohranovaci-lis.cz a spoločne vyhodnotíme, či je pre vás ohýbacie centrum BM vhodným riešením. Navrhneme konfiguráciu, vysvetlíme možnosti technológie a pripravíme ponuku podľa vašich výrobných potrieb.
