Ohýbací centrum BM

Moderní výroba plechových dílů se dnes neobejde bez rychlosti, přesnosti a automatizace. Pokud vyrábíte rozvaděčové skříně, kryty, panely, opláštění strojů nebo HVAC komponenty, nabízíme Vám řešení, jak vyrábět rychleji, přesněji a s menší závislostí na zkušenosti obsluhy. Objevte naše ohýbací centrum BM BC1500/2000.

Poptejte Ohýbací centrum

Prodáváme automatické ohýbací centrum pro efektivní zpracování plechu, které dokáže výrazně zrychlit výrobu vhodných dílů oproti klasickému ohýbání na CNC ohraňovacím lisu. Stroj automaticky manipuluje s plechem, provádí pozitivní i negativní ohyby, lemy, odsazené ohyby i rádiusy a umožňuje vyrábět složité plechové díly s vysokou opakovatelností.

Automatické ohýbací centrum pro vyšší produktivitu

Ohýbací centrum BM je navrženo pro firmy, které chtějí zefektivnit výrobu plechových dílů a omezit zdlouhavou ruční manipulaci. U běžného ohraňovacího lisu musí obsluha díl opakovaně otáčet, zakládat, přikládat k dorazům a hlídat správné pořadí ohybů. U ohýbacího centra BM je velká část tohoto procesu automatizovaná.

Integrovaný manipulátor plech během cyklu uchopuje, posouvá a otáčí. Díky tomu je výroba rychlejší, přesnější a méně fyzicky náročná. To ocení zejména provozy, které vyrábějí panelové a krabicové díly, rozvaděčové skříně, zásuvky, kryty nebo opakované plechové komponenty.

Rychlost ohýbání dosahuje až 0,2 s na ohyb a kontinuální proces může být až 3× rychlejší než u CNC ohraňovacího lisu.

Technické parametry verze BC1500 a BC2000

BM BC1500 Standardní konfigurace os: 13 Maximální šířka ohybu: 1500 mm Maximální délka ohybu: 200 mm Maximální rychlost ohybu: 0,2 s/ohyb Osa R: 10 mm Výška podávání dílu: 205 mm Minimální rozměr tvarování pro ohyb ze čtyř stran: 150 mm Maximální rozměr rozvinu: 1600 × 1250 mm Tolerance úhlu ohybu: ±1° Tolerance rozměru ohybu: ±0,2 mm Průměrný výkon: 3 kW Hlučnost: 60 dB Maximální rychlost posuvu: 120 m/min Opakovaná přesnost polohování: ±0,005 mm Provozní teplota: 0 až 50 °C Celkové rozměry: 4100 × 1920 × 2600 mm Celková hmotnost: cca 9 t

BM BC2000 Standardní konfigurace os: 13 Maximální šířka ohybu: 2000 mm Maximální délka ohybu: 150 mm Maximální rychlost ohybu: 0,2 s/ohyb Osa R: 10 mm Výška podávání dílu: 225 mm Minimální rozměr tvarování pro ohyb ze čtyř stran: 160 mm Maximální rozměr rozvinu: 2400 × 2400 mm Tolerance úhlu ohybu: ±1° Tolerance rozměru ohybu: ±0,2 mm Průměrný výkon: 5 kW Hlučnost: 60 dB Maximální rychlost posuvu: 120 m/min Opakovaná přesnost polohování: ±0,005 mm Provozní teplota: 0 až 50 °C Celkové rozměry: 5643 × 2502 × 2500 mm Celková hmotnost: cca 13 t

Jedna sada univerzálních nástrojů pro různé tvary

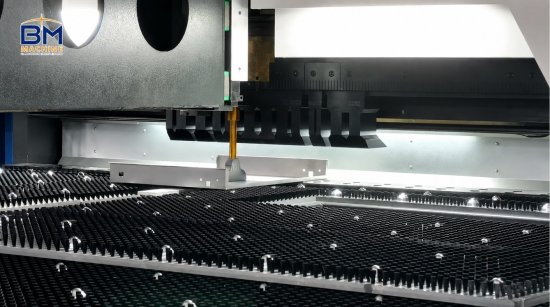

Velkou výhodou CNC ohýbacího centra je univerzální nástrojový systém. Stroj pracuje s horní a spodní ohýbací lištou, přítlačným blankholderem a proti-nástrojem. Díky této koncepci není nutné neustále měnit klasické ohraňovací nástroje podle každého typu dílu. Toto centrum zvládá širokou škálu tvarů a ohybů jako například:

• Pozitivní ohyby
• Negativní ohyby
• Otevřené i uzavřené lemování
• Lemování nahoru i dolů
• Odsazené ohyby
• Rádiusové ohyby
• Uzavřené ohyby
• Zploštělé ohyby pomocí ohýbací lišty

Pro Vás to znamená větší flexibilitu, kratší časy přeseřízení a jednodušší výrobu složitějších dílů. Jedno ohýbací centrum tak dokáže pokrýt široké spektrum výrobků bez nutnosti pořizovat velké množství speciálních forem. Poptejte pro Vaši výrobu.

Automatický manipulátor šetří čas i obsluhu

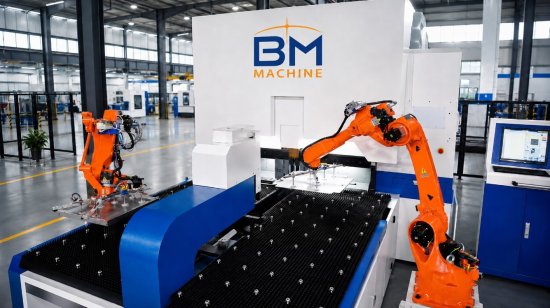

Automatický manipulátor je jedním z hlavních důvodů, proč dává ohýbací centrum BM smysl ve výrobě. Plech se během cyklu automaticky pohybuje, otáčí a přesně polohuje. Obsluha nemusí díl po každém ohybu ručně zvedat, otáčet a znovu ustavovat.

To přináší několik praktických výhod. Výroba je rychlejší, protože odpadá část ručních operací. Výsledky jsou opakovatelnější, protože polohování neovlivňuje únava nebo rozdílná zkušenost pracovníků. Zároveň se snižuje fyzická náročnost práce, což je důležité především u větších plechových dílů.

Jednoduché grafické programování

Ovládání stroje je navrženo tak, aby bylo přehledné a rychle pochopitelné. Obsluha zadá základní parametry dílu a systém automaticky vytvoří ohýbací program. Grafické programování výrazně zjednodušuje přípravu výroby a pomáhá zkrátit čas od výkresu k hotovému dílu.

Výhodou je také rychlé zaškolení obsluhy. Díky vizuálnímu ovládání se pracovník může naučit základní práci se systémem ve velmi krátkém čase. Systém zároveň kontroluje parametry ohýbání a v případě nestandardních hodnot upozorní obsluhu.

Přesné ohýbání s adaptivním řízením

Při ohýbání plechu záleží na mnoha proměnných. Výsledek ovlivňuje tloušťka materiálu, druh plechu, geometrie dílu, délka ohybu, teplota i průhyb stroje. Ohýbací centrum BM využívá inteligentní řízení, které vyhodnocuje parametry ohybu a řídí pohyb nástrojů tak, aby bylo dosaženo přesného a opakovatelného výsledku.

Robustní konstrukce a kvalitní komponenty

Ohýbací centrum BM je postaveno na stabilní konstrukci s důrazem na přesnost a dlouhodobou spolehlivost. Masivní rám stroje pomáhá omezit deformace při práci a udržet stabilní geometrii ohýbání. Řídicí systém synchronizuje až 13 os, což zajišťuje plynulou koordinaci jednotlivých pohybů stroje.

CNC stroj využívá přesná lineární vedení, kuličkové šrouby, servopohony a převodové komponenty, které přispívají k rychlé odezvě, přesnému polohování a stabilnímu chodu. Důraz je kladen také na bezpečnost, moderní průmyslovou komunikaci a spolehlivost provozu.

Naše služby

Ohýbací centrum BM dodáváme jako komplexní technologii, ne pouze jako samotný stroj. Pomůžeme vám posoudit vhodnost stroje pro vaše konkrétní výrobky, doporučíme optimální konfiguraci, zajistíme dodání, instalaci, zaškolení obsluhy a kompletní servisní podporu. Součástí našich služeb:

1. Technická konzultace před nákupem
2. Prodej a dodání stroje
3. Instalace a uvedení do provozu
4. Zaškolení obsluhy
5. Záruční a pozáruční servis
6. Dodávky náhradních dílů
7. Podpora při optimalizaci výroby

Jako zastoupení značky BM pro Českou republiku a Slovensko nabízíme zákazníkům kompletní podporu od prvního technického návrhu až po dlouhodobý servis stroje.

Pomůžeme Vám s výběrem

Každá výroba je jiná. Proto je před výběrem ohýbacího centra důležité posoudit typické díly, velikost rozvinů, tloušťku materiálu, počet ohybů, požadovanou kapacitu a návaznost na ostatní technologie ve výrobě.

Pošlete nám výkresy nebo vzorky vašich dílů na info@ohranovaci-lis.cz a společně vyhodnotíme, zda je pro vás ohýbací centrum BM vhodným řešením. Navrhneme konfiguraci, vysvětlíme možnosti technologie a připravíme nabídku podle vašich výrobních potřeb.
