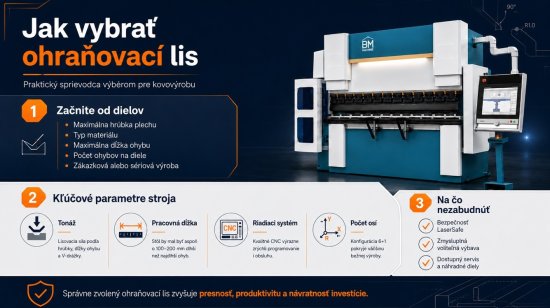

Kompletný sprievodca pred nákupom ohraňovacieho lisu
Ohraňovací lis je jedna z najvýznamnejších investícií, ktoré firma v kovovýrobe urobí. Má mnoho prevedení a úrovní výbavy. Tiež sa jednotlivé CNC ohraňovacie lisy odlišujú v rámci riadiacich systémov. Ďalšia náročná téma na zorientovanie je výber vhodných nástrojov na lis.
Tento sprievodca vám zrozumiteľne ukáže, na čo sa zamerať a ako správne stanoviť parametre. Či už kupujete svoj prvý lis alebo plánujete rozšírenie existujúcej výroby.
Začnite od dielov, nie strojom
Najčastejšia chyba pri výbere ohraňovacieho lisu je, že sa kupujúci zameria na parametre stroja bez toho, aby predtým detailne analyzoval svoju potrebu ohýbania plechov. Parametre lisu sú v priamej nadväznosti na najzložitejšie dielce, ktoré budete ohýbať. Než začnete vyberať a porovnávať CNC stroje, zistite si o svojich dieloch toto:
- Aká je maximálna hrúbka plechu, ktorý budete ohýbať?
- Z akých materiálov diely vyrábate?
- Aká je maximálna dĺžka ohybu?
- Koľko ohybov priemerný diel obsahuje?
- Ide o zákazkovú výrobu s premenlivými dielmi alebo o sériovú výrobu?
Odpovede na tieto otázky Vám a nám umožnia navrhnúť CNC ohraňovací lis presne na mieru Vašej výroby.
Ako správne určiť potrebnú tonáž
Tonáž, čiže lisovacia sila, je jeden z kľúčových parametrov ohraňovacieho lisu. Vyjadruje maximálnu silu, ktorou je lis schopný vyvinúť pri ohýbaní. Udáva sa v tonách alebo kilonewtónoch (1 tona ≈ 10 kN).
Potrebná lisovacia sila závisí od troch hlavných faktorov: hrúbky plechu, dĺžky ohybu a šírky V-drážky v spodnej matrici.
Orientačný vzorec pre výpočet je:
F = (1,42 × Rm × t² × L) / V
kde:
F = požadovaná sila v kN
Rm = medza pevnosti materiálu v ťahu (MPa)
t = hrúbka plechu (mm)
L = dĺžka ohybu (mm)
V = šírka V-drážky matrice (mm)
V praxi platí, že šírka V-drážky by mala byť približne 6–10× hrúbka plechu. Pre oceľ s hrúbkou 3 mm teda volíte V-drážku okolo 24 mm, pre 6mm plech okolo 50 mm. Prehľadná tabuľka podľa materiálu a V drážky je priamo na stroji.
Konkrétny príklad: Ohýbate oceľový plech (Rm = 400 MPa) hrúbky 4 mm na dĺžke 2000 mm s V-drážkou 32 mm.
F = (1,42 × 400 × 16 × 2000) / 32 = približne 568 kN, teda cca 58 ton.
Odporúčame vyberať lis s rezervou aspoň 20-30% nad Vaším výpočtom. Je to kvôli variabilite materiálov a aby stroj nepracoval neustále na hranici svojich možností.
Pracovná dĺžka stola
Dĺžka ohraňovacieho stola určuje maximálnu dĺžku dielu, ktorý na lise zvládnete vyrobiť. Tu platí jednoduchá zásada. Dĺžka stola by mala byť minimálne o 100–200 mm dlhšia ako váš najdlhší plánovaný ohyb. Dôležitá je tiež vzdialenosť medzi stĺpmi, ktoré môžu dlhé ohyby v niektorých prípadoch limitovať.
Tri základné typy CNC ohraňovacích lisov
Na trhu dnes existujú tri hlavné technologické koncepcie CNC ohraňovacích lisov. Každá má iný charakter a hodí sa na iný typ výroby.
Hydraulický ohraňovací lis
Klasická a najrozšírenejšia technológia. Silu vyvíjajú hydraulické valce poháňané elektromotorom. Hydraulické lisy sú robustné, lacné a zvládajú vysoké tonáže. Nevýhodou je vyššia spotreba energie, pomalšia reakcia a nutnosť pravidelnej výmeny hydraulického oleja.
Hydraulický lis bez servoriadenia dnes kupovať neodporúčame. Moderné hybridné alebo servo-elektrické prevedenie je vo väčšine parametrov výrazne lepšie za porovnateľnú cenu.
Hybridný (servo-hydraulický) ohraňovací lis
Hybridné lisy kombinujú výhody hydrauliky (vysoká lisovacia sila) s výhodami servotechnológie (presnosť, rýchlosť, úspora energie). Hydraulický systém zaisťuje silu pri samotnom ohybe, servo motory riadi pohyb barana.
Výsledkom je stroj, ktorý dokáže skrátiť výrobný cyklus oproti klasickej hydraulike až o 30% s menšou spotrebou energie. Hybridné lisy sú dnes najrozšírenejšou voľbou pre zákazkovú aj sériovú kovovýrobu.
Servo-elektrický ohraňovací lis
Servo-elektrické lisy nepoužívajú hydrauliku vôbec. Pohyb barana zaisťujú výhradne elektrické servomotory cez guličkové skrutky. Výsledkom je najrýchlejší typ lisu na trhu, s najvyššou opakovateľnosťou a najnižšou spotrebou energie. Absencia oleja tiež znamená čistú a bezúdržbovú prevádzku.
Nevýhodou je nižšia dostupná lisovacia sila oproti hydraulickým variantom. Z našej praxe vieme, že servo-elektrické lisy sa hodia skôr na tenšie plechy a vyššiu produktivitu.
Riadiaci systém je investícia, ktorá sa vráti
CNC riadiaci systém je mozgom celého stroja. Ovplyvňuje rýchlosť programovania nových dielov, presnosť výroby av neposlednom rade komfort obsluhy.
Na trhu dominujú systémy od firmy holandskej DELEM - séria DA je priemyselným štandardom pre ohraňovacie lisy. Pre väčšinu zákazníkov je výbornou voľbou systém DELEM DA66S, ktorý ponúka 2D grafické programovanie, automatický výpočet poradia ohybov, detekciu kolízií, 3D zobrazenie dielu a intuitívne dotykové ovládanie na 24" displeji.
Pre náročnejšie aplikácie, kde sa pravidelne vyrábajú zložité diely alebo kde je potrebný vyšší komfort pri programovaní, existuje príplatkový DELEM DA69S s plnohodnotným 3D prostredím a rozhraním pre senzorové ohýbanie.
"Nekupujte lis s neznámym alebo zastaraným riadiacim systémom len preto, že je o niečo lacnejší. Čas, ktorý obsluha strávi programovaním a opravovaním chýb zastaraného systému, vás bude stáť viac, než koľko ušetríte na obstarávacej cene."
Čo znamená „6+1" alebo „8+1"?
Počet riadených osí určuje flexibilitu stroja. Teda ako presne av koľkých smeroch môže stroj polohovať nástroje a dorazy.
Základná konfigurácia 6+1 osí zahŕňa osi Y1 a Y2 (pohyb barana vľavo a vpravo), os X (zadný doraz, pohyb do hĺbky), os R (výška zadného dorazu), osi Z1 a Z2 (pohyb dorazu doľava a doprava) a bombírovanie (+1). Táto konfigurácia pokrýva prevažnú väčšinu bežnej zákazkovej výroby.
Konfigurácia 8+1 osí pridáva dve ďalšie osi zadného dorazu - typicky pre zložitejšie diely, kde je potrebné súčasne polohovať viac dorazových prstov v rôznych pozíciách. Odporúčame ju firmám, ktoré vyrábajú členité profily alebo ohýbajú diely s viacerými ohybmi za sebou.
Bezpečnosť obsluhy LaserSafe ako štandard
Ohraňovací lis je stroj, pri ktorého prevádzke hrozí vážny úraz ruky. Preto je bezpečnostný systém ochranný prvok, bez ktorého by moderný lis nemal pracovať.
Najpoužívanejším systémom je LaserSafe - laserová clona, ktorá sníma pracovný priestor v blízkosti nástroja. Pokiaľ clona detekuje prekážku (ruku obsluhy), stroj okamžite zastaví pohyb barana.
Voliteľná výbava, ktorá má zmysel
Správne zvolená voliteľná výbava môže výrazne zvýšiť produktivitu a znížiť prevádzkové náklady. Nekupujte ju ale plošne! Vyberajte podľa toho, čo Vaša výroba skutočne potrebuje.
Rýchloupínanie nástrojov (napr. WILA) sa oplatí firmám, kde sa zákazky rýchlo striedajú a obsluha prestavuje nástroje niekoľkokrát denne. Skráti čas presoriadenia a zníži riziko chýb pri montáži nástrojov.
Laserové meranie uhla je vhodné pre výroby s vysokými nárokmi na presnosť, kde materiál neumožňuje spoliehať na štandardné výpočtové korekcie. Systém zmeria skutočný uhol ohybu a automaticky urobí korekciu.
CNC podpery materiálu uľahčia manipuláciu s ťažkými alebo veľkými plechmi a znížia fyzickú náročnosť práce obsluhy.
Na čo sa opýtať dodávateľa
Výber dodávateľa je rovnako dôležitý ako výber stroja samotného. Dobrý dodávateľ Vám stroj nepredá, ale Vám ho pomôže vybrať. Pred podpisom zmluvy sa opýtajte na reakčnú dobu servisu, sklad náhradných dielov, zaškolenie obsluhy, možnosť ukážky stroja a aké sú záruky.
Orientačné ceny CNC ohraňovacích lisov
Ceny sa výrazne líšia podľa tonáže, dĺžky stola, riadiaceho systému a výbavy. Pre základnú orientáciu:
- Menšie servo-elektrické alebo hybridné lisy s tonážou do 80 ton a dĺžkou stola do 2000 mm začínajú približne na 40 000,- eur bez DPH
- Stredné hybridné lisy (100–200 ton, 3000 mm stôl) s plnou výbavou sa pohybujú okolo 50 000 – 80 000 eur bez DPH
- Veľké lisy s tonážou nad 300 ton alebo pracovnou dĺžkou nad 4000 mm môžu presiahnuť 120 000 – 160 000 eur bez DPH
Priemerná predajná cena dobre vybaveného stroja pre zákazkovú kovovýrobu sa v SR pohybuje okolo 70 000 eur bez DPH. Nízka obstarávacia cena bez záruky a servisu môže byť v dlhodobom horizonte výrazne drahšia ako kvalitný stroj s komplexnou podporou.
Pokiaľ si nie ste istí parametrami, pošlite nám výkresy vašich typických dielov a špecifikáciu materiálov. Navrhneme vám konkrétny model BM s optimálnou konfiguráciou a vypracujeme nezáväznú ponuku. Kontaktujte nás na info@ohranovaci-lis.cz alebo na telefónnom čísle +420 777 210 149.
