Hybridné CNC ohraňovacie lisy
Moderný CNC ohraňovací lis vie viac než len ohnúť plech. Je extrémne presný, rýchly, predovšetkým úsporný, bezpečný a intuitívne ovládateľný. Práve tieto vlastnosti ponúka ohraňovací lis BM HE Series. Objavte servo-hydraulický CNC ohraňovací lis pre zákazkovú kovovýrobu, sériovú výrobu aj náročné priemyselné prevádzky.
Rad BM HE je určený pre firmy, ktoré chcú zvýšiť presnosť ohýbania plechov. V základnej konfigurácii ponúkame prevedenie 6+1 osí, riadiaci systém DELEM DA-66S a bezpečnostný systém LaserSafe na ochranu rúk obsluhy.
Ohraňovací lis BM HE dodávame vrátane inštalácie, zaškolenia obsluhy a údržby, záručného aj pozáručného servisu a podpory pre zákazníkov v Českej republike aj na Slovensku.
Ohraňovací lis na presné ohýbanie plechov
HE Series do výrobcu BM LASER CO. Ltd je servo-hydraulický CNC ohraňovací lis, ktorý kombinuje výhody hydraulického systému a moderného polohovania servoriadením. Hydraulika zaisťuje vysokú silu a stabilitu pri ohybe, zatiaľ čo servoriadenie prináša rýchlejšie reakcie, presnejší chod, nižšiu hlučnosť a úspornejšiu prevádzku.
Vďaka tejto kombinácii je stroj vhodný na ohýbanie plechov v širokom rozsahu aplikácií. Uplatní sa pri výrobe krytov strojov, rozvádzačových skríň, konzol, panelov, držiakov, konštrukčných prvkov i ďalších presných plechových výrobkov.
Hlavnou výhodou hybridného servo-hydraulického systému je, že zákazník získava vysokú ohýbaciu silu, presné riadenie barana a efektívnejšiu prevádzku. Servo technológia môže skracovať výrobný cyklus až o 30 % a zároveň prispieva k zníženiu hlučnosti a spotreby energie.
Dostupná cena a vysoká kvalita prevedenia
Cena našich ohraňovacích lisov začína na 36 000, - Eur bez DPH s dobrou základnou výbavou. Maximálna cena neprekročí 160 000, - EUR bez DPH s najdlhšou pracovnou plochou, najväčšou silou a plnou výbavou. Priemerná predajná cena sa pohybuje okolo 60 000, - Eur bez DPH. Kvalita v tejto cenovej kategórii predčí Vaše očakávania. Príďte sa pozrieť sami!
Prečo by ste mali zvoliť ohraňovací lis HE Series
CNC ohraňovací lis BM HE je vhodný pre zákazníkov, ktorí hľadajú univerzálnu a spoľahlivú technológiu na presné ohýbanie plechov. Stroj je navrhnutý tak, aby zvládal opakovanú výrobu, rýchle zmeny zákaziek aj zložitejšie ohybové sekvencie. Medzi jeho hlavné prednosti patrí:

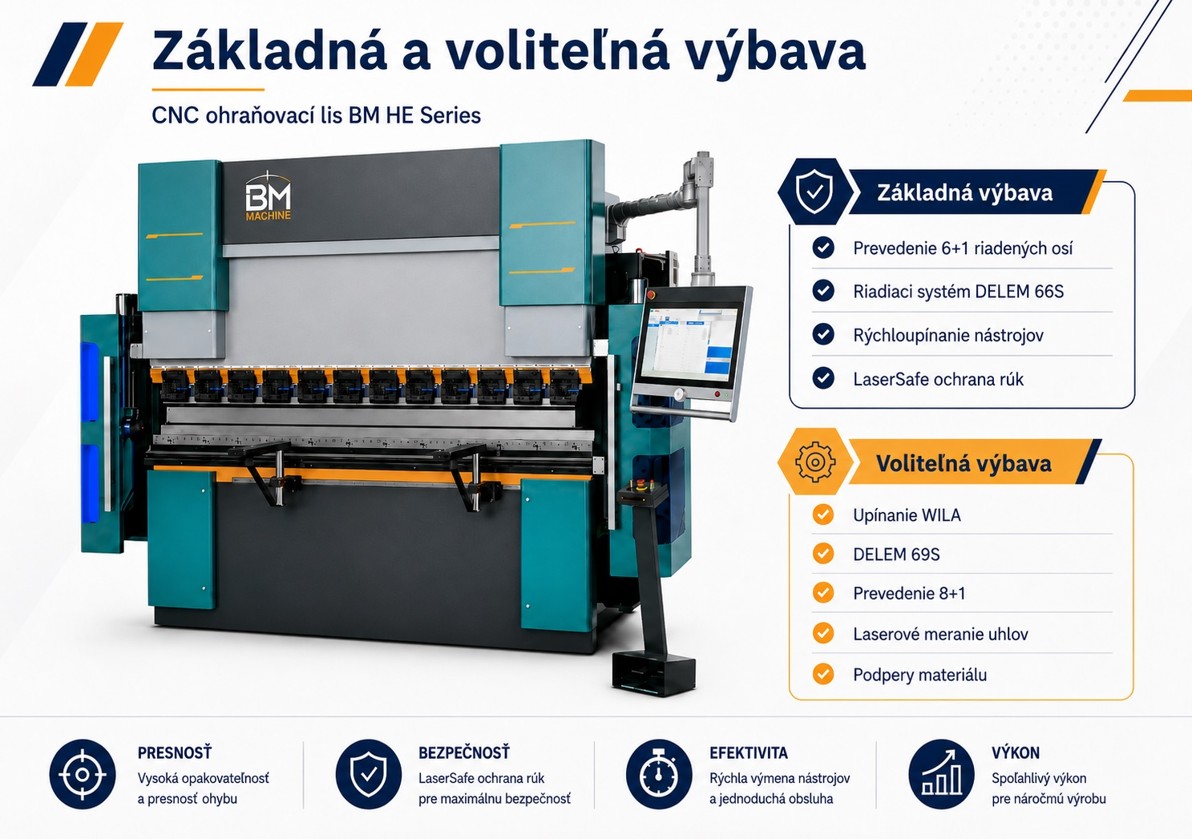

Základná výbava
|
Možnosť opcií
|
Ďalšie varianty verzie HE sú dostupné na vyžiadanie.

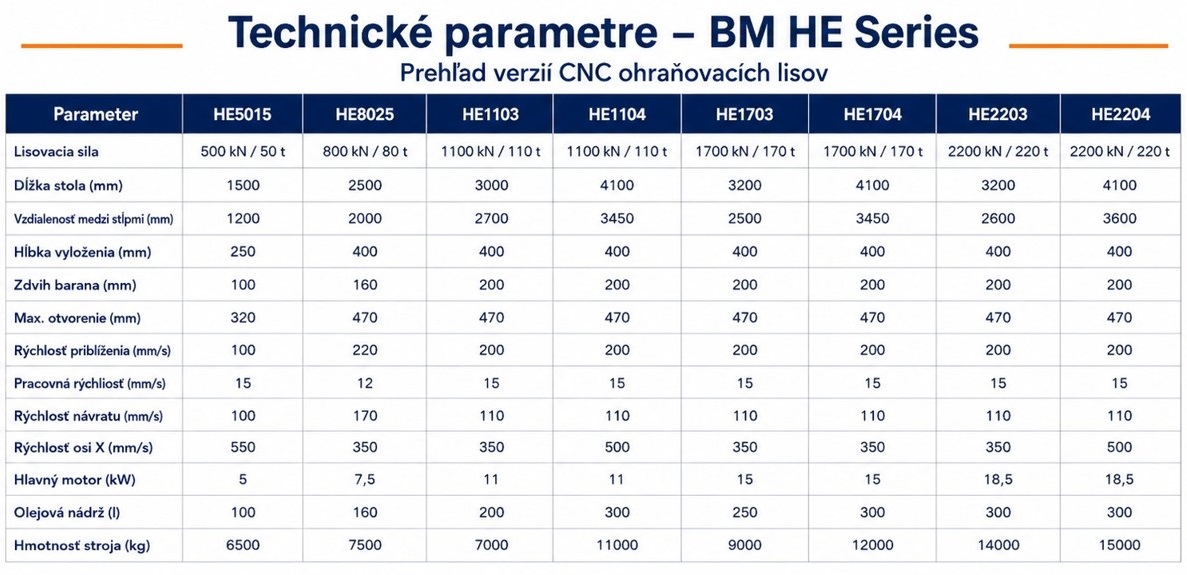

Robustný rám a veľký pracovný priestor
Presnosť ohraňovacieho lisu začína pri ráme. BM HE Series používa robustnú zváranú konštrukciu s bočnými C-rámami, ktorá zaisťuje stabilitu pri ohýbaní a dlhodobú životnosť stroja. Pevný rám pomáha obmedziť deformácie pri zaťažení a držať presnosť aj pri opakovanej výrobe.
Veľkou výhodou je aj pracovný priestor. Pri väčšine modelov radu HE je hĺbka vyloženia 400 mm, čo dáva viac priestoru na ohýbanie väčších a členitejších dielov. To je dôležité napríklad pri krytoch, skriniach, hlbších profiloch alebo dieloch, ktoré by pri menšom stroji mohli kolidovať s rámom.
Zdvih barana a maximálne otvorenie sa líši podľa konkrétneho modelu. Pri väčšine väčších modelov je zdvih barana 200 mm a maximálne otvorenie 470 mm, čo uľahčuje prácu so zložitejšími dielmi a vyššími nástrojmi.
Presnosť v milimetroch, na ktorú sa dá spoľahnúť
Pri ohýbaní plechov rozhodujú detaily. Správny uhol, presná poloha ohybu a opakovateľnosť sú zásadné hlavne pri dieloch, ktoré sa následne montujú, zvárajú alebo skladajú do zostáv.
BM HE Series používa presné riadenie osí Y1/Y2 a optické lineárne merítka GIVI. Presnosť polohovania osi X je ±0,02 mm, opakovaná presnosť osi X ±0,01 mm, presnosť polohovania osi Y ±0,01 mm a opakovaná presnosť osi Y tiež ±0,01 mm. Optické merítka Y1/Y2 pracujú s presnosťou až ±0,005 mm.
Pre Vás to znamená stabilné výsledky aj pri opakovanej výrobe. Stroj je vhodný nielen pre jednoduché ohyby, ale aj pre diely, kde je potrebná presná nadväznosť viacerých ohybov za sebou.
CNC mechanická kompenzácia priehybu
Pri ohýbaní dlhších dielov dochádza pri každom ohraňovacom lise k určitému priehybu. Pokiaľ nie je kompenzovaný, môže byť výsledný uhol iný uprostred a iný na krajoch dielu. Preto je u rady BM HE súčasťou stroja CNC mechanická kompenzácia priehybu.
Systém kompenzuje deformáciu stroja pri zaťažení a pomáha dosahovať rovnomerný ohyb po celej dĺžke. Kompenzácia sa vypočítava podľa parametrov dielu, napríklad dĺžky, hrúbky a uhla ohybu. To je veľmi dôležité najmä pri dlhších dieloch, kde je rovnomernosť ohybu zásadná.
Riadiaci systém DELEM DA-66S v základnej cene
V základnej konfigurácii ponúkame riadiaci systém DELEM DA-66S. Ide o moderné CNC riadenie pre ohraňovacie lisy, ktoré ponúka 2D programovanie, automatický výpočet ohybovej sekvencie, detekciu kolízií a 3D nastavenie stroja s viacerými nástrojovými stanicami. Vďaka tomu má obsluha lepší prehľad o uskutočniteľnosti ohybu dielu.
DELEM DA-66S je veľmi dobrá voľba. Pomáha skrátiť čas prípravy, znížiť riziko chýb a zjednodušiť programovanie aj zložitejších dielov. Hlavné výhody DELEM DA-66S sú:
- 2D grafické programovanie
- Automatický výpočet poradia ohybov
- Detekcia kolízií
- 3D zobrazenie dielu
- Optimalizácia cyklu
- Skrátenie času nastavenia
- 24" farebný TFT displej
- Prehľadné dotykové ovládanie
Pre väčšinu zákazníkov je DA-66S výborný základ, pretože ponúka veľmi dobrý pomer medzi výkonom, komfortom obsluhy a cenou.
Príplatkový systém DELEM DA-69S pre náročných
Pre tých z Vás, ktorí chcú maximálny komfort programovania a vyššiu úroveň vizualizácie, ponúkame za príplatok DELEM DA-69S. Tento systém je určený pre náročnejšie prevádzky, zložitejšie diely a firmy, ktoré chcú obsluhe ponúknuť čo najlepšie pracovné prostredie.
DELEM DA-69S ponúka 2D aj 3D programovanie, automatický výpočet ohybovej sekvencie, detekciu kolízií a plnohodnotné 3D zobrazenie. Oproti DA-66S ide o vyšší rad s dôrazom na 3D grafické prostredie, pokročilejšiu vizualizáciu a komfort pri práci so zložitými dielmi.
Silnou stránkou DA-69S je 3D vizualizácia v režime simulácie aj výroby, 24" farebný TFT displej s vysokým rozlíšením, podpora Industry 4.0 konektivity, job-list funkcie, otvorená systémová architektúra a rozhranie pre senzorové ohýbanie a korekcie.
Základné prevedenie 6+1 osí, voliteľne 8+1 osí
Ohraňovací lis BM HE ponúkame v základnej konfigurácii 6+1 os. Toto prevedenie poskytuje veľmi dobrú flexibilitu na presné ohýbanie plechov a je vhodné pre široké spektrum bežných aj zložitejších dielov.
Pre náročnejšie aplikácie je možné stroj dodať aj v prevedení 8+1 osí. Rozšírenie je vhodné najmä pre zákazníkov, ktorí chcú vyššiu flexibilitu zadného dorazu, častejšie vyrábajú zložité diely alebo potrebujú presnejšie polohovanie pri rôznych tvaroch a výrobných sekvenciách.
LaserSafe v základnej cene
Bezpečnosť obsluhy je pri ohraňovacích lisoch zásadná. Preto je u nami ponúkanej konfigurácie v základnej cene zahrnutý systém LaserSafe na ochranu rúk.
LaserSafe chráni pracovný priestor pri nástroji a pomáha znížiť riziko úrazu pri pohybe barana. Pre nášho zákazníka je to dôležitá výhoda, pretože bezpečnostný systém nie je až dodatočný príplatok, ale súčasť základnej ponuky.
Vďaka tomu je stroj pripravený na bezpečnú každodennú prevádzku v modernej dobe.
Voliteľná výbava z ktorej si vyberie každý
Každá výroba je iná. Preto ponúkame možnosť doplniť CNC ohraňovací lis BM HE o výbavu, ktorá Vás odlíši od ostatných. Medzi odporúčanú voliteľnú výbavu patria:
Rozšírenie na 8+1 os
Vhodné pre zložitejšie diely, vyššiu flexibilitu zadného dorazu a náročnejšie ohybové sekvencie.
DELEM DA-69S
Špičkový riadiaci systém pre zákazníkov, ktorí chcú pokročilé 3D programovanie, lepšiu vizualizáciu a vyššiu úroveň digitálnej výroby.
WILA upínanie nástrojov
Prémiové upínanie pre rýchlejšiu, presnejšiu a komfortnejšiu prácu s nástrojmi. Vhodné pre prevádzky, kde sa často menia zákazky a záleží
na rýchlosti nastavenia.
Laserové meranie uhlov
Systém na kontrolu a korekciu uhla ohybu. Odporúčame ho tam, kde sú vysoké nároky na presnosť a opakovateľnosť.
Dve podpery materiálu
Pomáhajú pri manipulácii s väčšími alebo ťažšími plechmi. Zvyšujú komfort obsluhy a znižujú riziko deformácie dielu pri ohýbaní.
Samozrejmosťou je kompletná servisná podpora
Ohraňovací lis BM HE nedodávame iba ako samostatný stroj. Pomôžeme vám vybrať vhodný model, odporučíme konfiguráciu podľa vašich výrobkov, zaistíme dodanie, inštaláciu, uvedenie do prevádzky a zaškolenie obsluhy. Prehľadne:
- Technická konzultácia pred nákupom
- Odporúčanie vhodného modelu a výbavy
- Dodanie stroja
- Inštalácia a uvedenie do prevádzky
- Zaškolenie obsluhy
- Záručný a pozáručný servis
- Technická podpora
Pokiaľ uvažujete nad novým ohraňovacím lisom, pošlite nám výkresy typických dielov, hrúbky materiálov, dĺžky ohybov a požadovanú kapacitu výroby.
FAQ – Otázky, ktoré často dostávame
1. Ako vybrať správnu lisovaciu silu a dĺžku ohraňovacieho lisu?
Správna lisovacia sila a dĺžka stola sa vyberá podľa toho, aké diely budete skutočne vyrábať. Rozhoduje hlavne hrúbka materiálu, typ materiálu, dĺžka ohybu, šírka použitej V-matrice a
požadovaný rádius. Inú konfiguráciu bude potrebovať firma, ktorá ohýba krátke konzoly z tenkého plechu, a inú prevádzku, ktorá vyrába dlhé kryty, rozvádzačové skrine alebo silnejšie konštrukčné diely.
U zákazníkov preto vždy odporúčame vychádzať z reálnych výrobkov, nielen zo všeobecnej predstavy o výkone stroja. Pošlite nám typické výkresy, hrúbky materiálov a dĺžky ohybov - navrhneme vhodný model BM HE tak, aby mal dostatočnú rezervu, ale zároveň ste zbytočne neplatili za väčší stroj, než potrebujete. Výber tonáže, dĺžky a pracovného priestoru patrí medzi najčastejšie otázky pri nákupe ohraňovacieho lisu.
2. Prečo je pri ohraňovacom lise dôležitý riadiaci systém DELEM?
Riadiaci systém výrazne ovplyvňuje rýchlosť programovania, presnosť výroby aj komfort obsluhy. U lacnejších alebo menej podarených systémov môže byť problém s opakovateľnosťou,
zložitejším programovaním alebo chybami pri výrobe. Práve preto ponúkame u BM HE v základe DELEM DA-66S, ktorý je vhodný pre profesionálne CNC ohýbanie, 2D programovanie, výpočty ohybových sekvencií a prehľadnú prácu obsluhy.
Pre náročnejších zákazníkov odporúčame príplatkový DELEM DA-69S, ktorý je vhodný hlavne tam, kde sa často vyrábajú zložitejšie diely a kde dáva zmysel vyššiu úroveň 3D vizualizácie a komfortu programovania. Odborové diskusie potvrdzujú, že práve presnosť a pohodlie programovania sú pre užívateľov ohraňovacích lisov jedny z najdôležitejších parametrov.

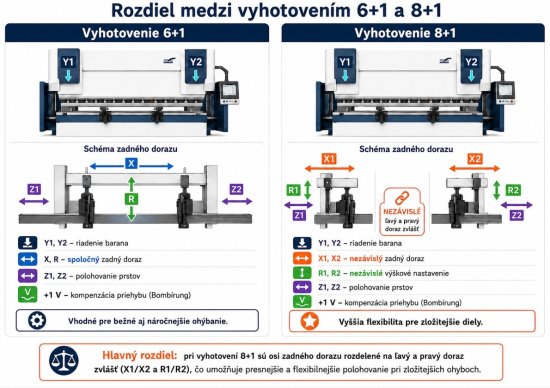

3. Aký je rozdiel medzi prevedením 6+1 a 8+1 osí?
Prevedenie 6+1 osí je veľmi dobrý základ pre presné CNC ohýbanie a pokrýva väčšinu bežnej zákazkovej aj sériovej výroby. Umožňuje presné riadenie barana, zadného dorazu a kompenzácie
priehybu. Pre väčšinu zákazníkov je to optimálny pomer ceny, výkonu a flexibility.
Prevedenie 8+1 osí odporúčame u zložitejších dielov, častejšie zmeny zákaziek, náročnejších tvarov a situácií, kedy je potrebná vyššia flexibilita zadného dorazu. Viacosý zadný doraz pomáha presnejšie ustavovať diely v rôznych polohách a zrýchliť prácu pri ičlenitejších ohybových sekvenciách. Pri výbere počtu osí je vždy dôležité vychádzať z reálnych výrobkov, pretože práve tvar a opakovateľnosť dielov určujú, či sa vyššia konfigurácia vyplatí.
4. Ako sa rieši bezpečnosť obsluhy pri ohraňovacom lise?
Bezpečnosť je pri ohraňovacom lise zásadná, pretože obsluha pracuje v blízkosti nástrojov a pohybujúceho sa barana. Preto ponúkame u BM HE v základnej cene systém LaserSafe na ochranu
rúk. Ten pomáha chrániť pracovný priestor pri nástroji a znižuje riziko úrazu pri ohýbaní.
Pre nášho zákazníka je dôležité, že bezpečnostná ochrana nie je dodatočne riešený kompromis, ale súčasť základnej konfigurácie. Moderné bezpečnostné systémy pri ohraňovacích lisoch dnes patria medzi kľúčové prvky pri výbere stroja, pretože chránia obsluhu a zároveň pomáhajú zachovať efektivitu výroby.
