Hybridní CNC ohraňovací lisy
Moderní CNC ohraňovací lis umí víc než jen obyčejně ohnout plech. Je extrémně přesný, rychlý, především úsporný, bezpečný a intuitivně ovladatelný. Právě tyto vlastnosti nabízí ohraňovací lis BM HE Series. Objevte servo-hydraulický CNC ohraňovací lis pro zakázkovou kovovýrobu i sériovou výrobu.
Řada BM HE je určena pro Vaší firmu, která chce zvýšit přesnost ohýbání plechů. V základní konfiguraci nabízíme provedení 6+1 os, řídicí systém DELEM DA66S a bezpečnostní systém LaserSafe pro ochranu rukou obsluhy
Poptejte Hybridní ohraňovací lis
Ohraňovací lis BM HE dodáváme včetně instalace, zaškolení obsluhy a údržby, záručního i pozáručního servisu a podpory pro zákazníky v České republice i na Slovensku.

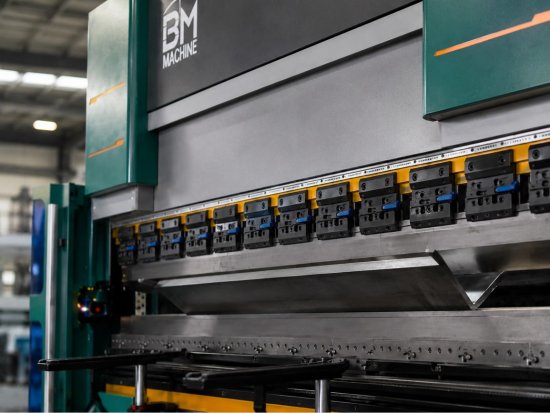

Ohraňovací lis pro přesné ohýbání plechů

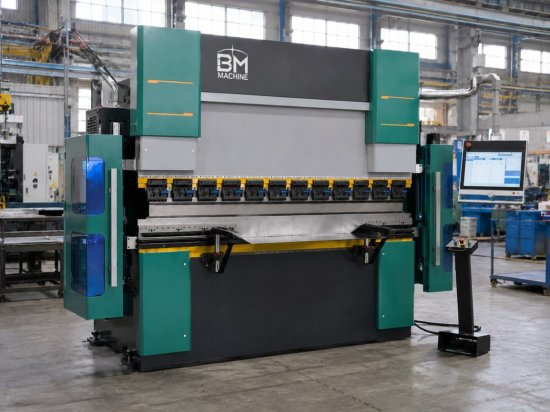

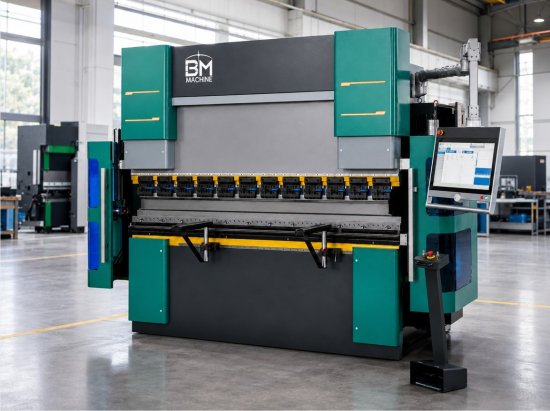

HE Series do výrobce BM LASER CO. Ltd je servo-hydraulický CNC ohraňovací lis, který kombinuje výhody hydraulického systému a moderního polohování servořízením. Hydraulika zajišťuje vysokou sílu zatímco servořízení přináší rychlejší reakce, nižší hlučnost a úspornější provoz.
Díky této kombinaci je stroj vhodný pro ohýbání plechů v širokém rozsahu. Pokud vyrábíte z kovových dílců, kde je potřeba ohyb, budeme Vám partnerem.
Hlavní výhodou hybridního servo-hydraulického systému je, že získáte vysokou ohýbací sílu. Servo technologie může zkracovat výrobní cyklus až o 30 % proti klasickém koncepci lisu a zároveň přispívá ke snížení hlučnosti.
Dostupná cena a vysoká kvalita provedení
Cena našich ohraňovacích lisů začíná na 900 000,- Kč bez DPH s dobrou základní výbavou. Maximální cena nepřekročí 4 000 000,- Kč bez DPH s nejdelší pracovní plochou, největší silou a plnou výbavou. Průměrná prodejní cena se pohybuje kolem 1 500 000,- Kč bez DPH. Kvalita v této cenové kategorii předčí Vaše očekávání. Přijďte se podívat sami!
Proč byste měli zvolit ohraňovací lis HE Series
CNC ohraňovací lis BM HE je vhodný pro ty z Vás, kteří hledají univerzální a spolehlivou technologii pro přesné ohýbání plechů. Stroj je navržen tak, aby zvládal opakovanou výrobu i složitější ohybové sekvence. Mezi jeho hlavní přednosti patří:

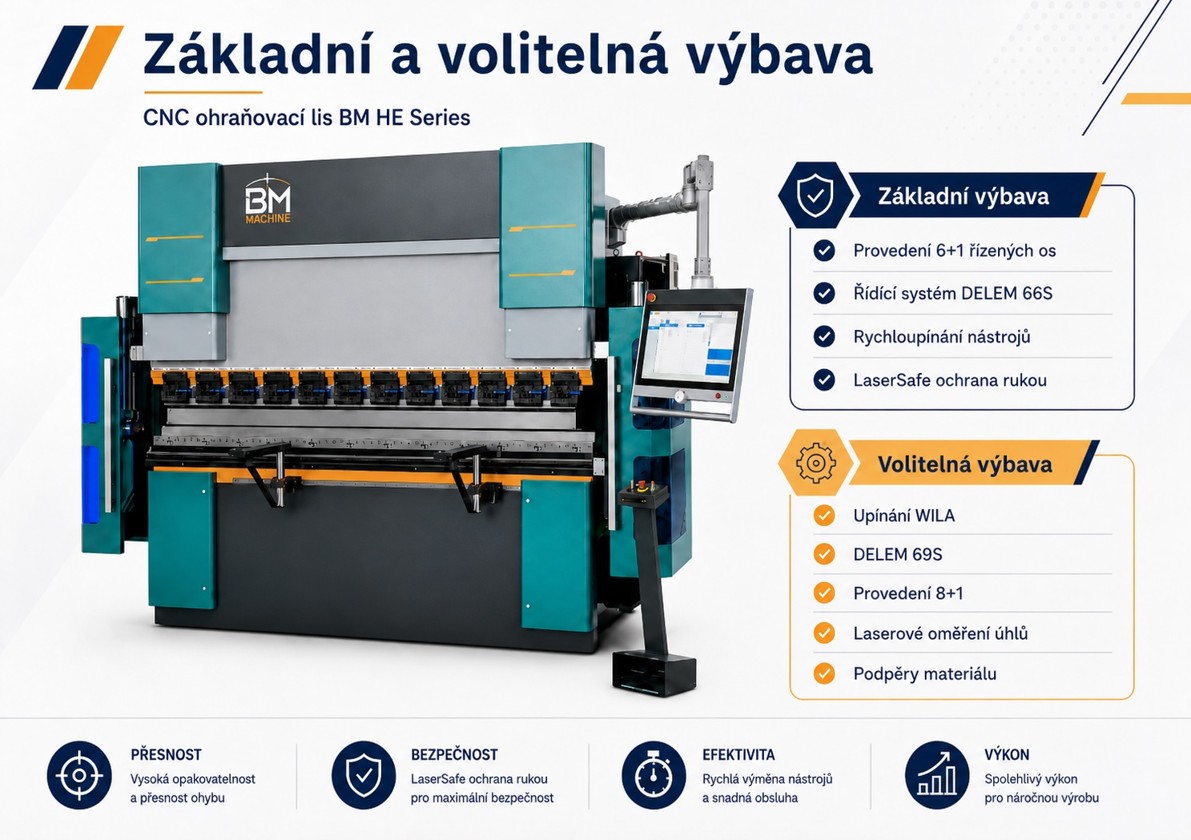

Základní výbava
|
Možnost opcí
|
Další varianty verze HE jsou dostupné na vyžádání.
Robustní rám a velký pracovní prostor
Přesnost ohraňovacího lisu začíná u rámu. BM HE Series používá robustní svařovanou konstrukci s bočními C-rámy, která zajišťuje stabilitu při ohýbání. Pevný rám pomáhá omezit deformace při zatížení a držet přesnost.
Velkou výhodou je také pracovní prostor. U většiny modelů řady HE je hloubka vyložení 400 mm, což Vám dá více prostoru pro ohýbání větších dílů.

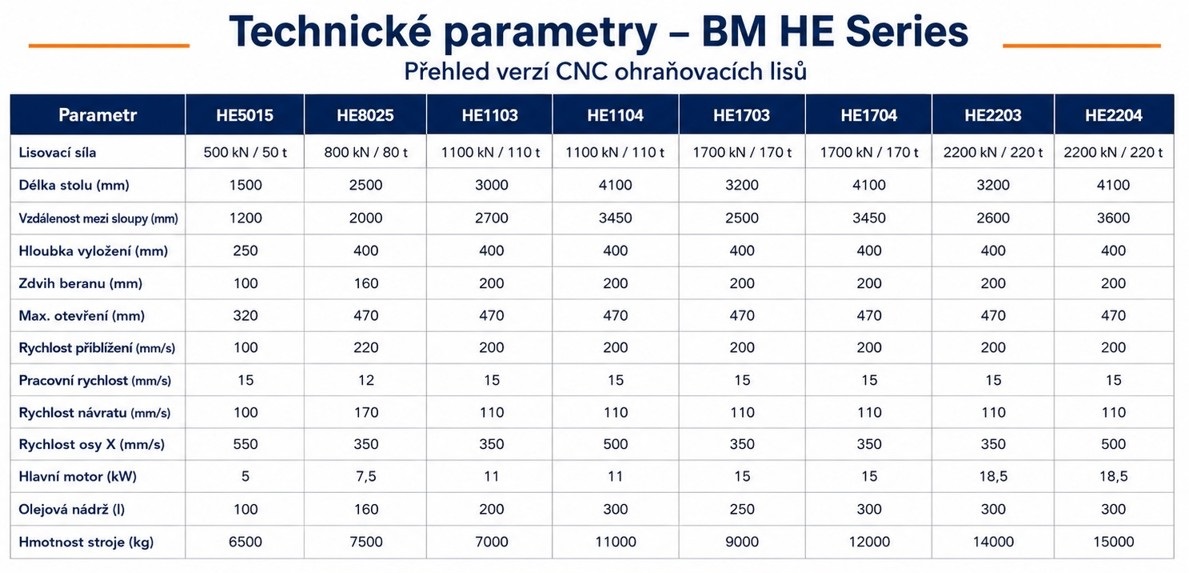

Zdvih beranu a maximální otevření se liší podle konkrétního modelu viz naše tabulka. U většiny větších modelů je zdvih beranu 200 mm a maximální otevření 470 mm.
Přesnost v milimetrech, na kterou se dá spolehnout
U ohýbání plechů rozhodují detaily. Správný úhel, přesná poloha ohybu a opakovatelnost jsou zásadní hlavně u dílů, které se následně montují nebo svařují.
BM HE Series používá přesné řízení os Y1/Y2 a optická lineární měřítka GIVI. Přesnost polohování osy X je ±0,02 mm, opakovaná přesnost osy X ±0,01 mm, přesnost polohování osy Y ±0,01 mm a opakovaná přesnost osy Y také ±0,01 mm. Optická měřítka Y1/Y2 pracují s přesností až ±0,005 mm.
Pro Vás to znamená stabilní výsledky i při opakované výrobě. Stroj je vhodný nejen pro jednoduché ohyby. Skvěle totiž funguje i tam, kde je potřeba přesná návaznost více ohybů za sebou.
CNC mechanická kompenzace průhybu
Při ohýbání delších dílů dochází u každého ohraňovacího lisu k určitému průhybu. Pokud není kompenzován, může být výsledný úhel jiný uprostřed a jiný na krajích dílu. Proto je u řady BM HE součástí stroje CNC mechanická kompenzace průhybu.
Systém kompenzuje deformaci stroje při zatížení a pomáhá dosahovat rovnoměrného ohybu po celé délce. Kompenzace se vypočítává podle parametrů dílu, například délky, tloušťky a úhlu ohybu. Poznáte to hlavně u velkých dílů, kde je rovnoměrnost ohybu zásadní.
Řídicí systém DELEM DA66S v základní ceně
V základní konfiguraci nabízíme řídicí systém DELEM DA66S. Jde o nejznámější CNC řízení pro ohraňovací lisy, které nabízí 2D programování, automatický výpočet ohybové sekvence a detekci kolizí. Obsluha má lepší přehled o proveditelnosti ohybu dílu.
DELEM DA66S je velmi dobrá volba. Pomáhá zkrátit čas přípravy a snížit riziko chyb. Hlavní výhody DELEM DA66S:
- 2D grafické programování
- Automatický výpočet pořadí ohybů
- Detekce kolizí
- 3D zobrazení dílu
- Optimalizace cyklu
- Zkrácení času seřízení
- 24" barevný TFT displej
- Přehledné dotykové ovládání
Pro většinu zákazníků je DA66S výborný základ, protože nabízí velmi dobrý poměr mezi výkonem a cenou.
Příplatkový systém DELEM DA69S pro náročné
Pro ty z Vás, kteří chtějí maximální komfort programování a vyšší úroveň vizualizace, nabízíme za příplatek DELEM DA69S. Tento systém zvažte, pokud své obsluze chcete nabídnout to nejlepší a dopřát jim co nejvyšší komfort.
DELEM DA69S nabízí 2D i 3D programování, automatický výpočet ohybové sekvence, detekci kolizí a plnohodnotné 3D zobrazení. Oproti DA-66S jde o vyšší řadu s důrazem na 3D grafické prostředí, pokročilejší vizualizaci a komfort při práci se složitými díly.
Silnou stránkou DA69S je 3D vizualizace v režimu simulace i výroby, 24" barevný TFT displej s vysokým rozlišením, podpora Industry 4.0 konektivity, job-list funkce a rozhraní pro senzorové ohýbání a korekce.
Základní provedení 6+1 os, volitelně 8+1 os
Ohraňovací lis BM HE nabízíme v základní konfiguraci 6+1 os. Toto provedení poskytuje velmi dobrou flexibilitu pro přesné ohýbání plechů a je vhodné pro široké spektrum běžných i složitějších dílů.
Pro náročnější aplikace lze stroj dodat také v provedení 8+1 os. Rozšíření je vhodné zejména pro zákazníky, kteří chtějí vyšší flexibilitu zadního dorazu, častěji vyrábějí složité díly nebo potřebují přesnější polohování u různých tvarů a výrobních sekvencí.
LaserSafe v základní ceně
Bezpečnost obsluhy je u ohraňovacích lisů zásadní. Proto je u námi nabízené konfigurace v základní ceně zahrnut systém LaserSafe pro ochranu rukou.
LaserSafe chrání pracovní prostor u nástroje a pomáhá snížit riziko úrazu při pohybu beranu. Pro našeho zákazníka je to důležitá výhoda, protože bezpečnostní systém není až dodatečný příplatek, ale součást základní nabídky.
Díky tomu je stroj připravený pro bezpečný každodenní provoz v moderní době.
Volitelná výbava z které si vybere každý
Každá výroba je jiná. Proto nabízíme možnost doplnit CNC ohraňovací lis BM HE o výbavu, která Vás odliší od ostatních. Mezi doporučenou volitelnou výbavu patří:
Rozšíření na 8+1 os
Vhodné pro složitější díly, vyšší flexibilitu zadního dorazu a náročnější ohybové sekvence.
DELEM DA-69S
Špičkový řídicí systém pro zákazníky, kteří chtějí pokročilé 3D programování, lepší vizualizaci a vyšší úroveň digitální výroby.
WILA upínání nástrojů
Prémiové upínání pro rychlejší, přesnější a komfortnější práci s nástroji. Vhodné pro provozy, kde se často mění zakázky a záleží
na rychlosti seřízení.
Laserové měření úhlů
Systém pro kontrolu a korekci úhlu ohybu. Doporučujeme jej tam, kde jsou vysoké nároky na přesnost a opakovatelnost.
Dvě podpěry materiálu
Pomáhají při manipulaci s většími nebo těžšími plechy. Zvyšují komfort obsluhy a snižují riziko deformace dílu při ohýbání.
Samozřejmostí je kompletní servisní podpora
Ohraňovací lis BM HE nedodáváme pouze jako samostatný stroj. Pomůžeme vám vybrat vhodný model, doporučíme konfiguraci podle vašich výrobků, zajistíme dodání, instalaci, uvedení do provozu a zaškolení obsluhy. Přehledně:
- Technická konzultace před nákupem
- Doporučení vhodného modelu a výbavy
- Dodání stroje
- Instalace a uvedení do provozu
- Zaškolení obsluhy
- Záruční a pozáruční servis
- Technická podpora
Pokud uvažujete nad novým ohraňovacím lisem, pošlete nám výkresy typických dílů, tloušťky materiálů, délky ohybů a požadovanou kapacitu výroby.
FAQ – Dotazy, které často dostáváme
1. Jak vybrat správnou lisovací sílu a délku ohraňovacího lisu?
Správná lisovací síla a délka stolu se vybírá podle toho, jaké díly budete skutečně vyrábět. Rozhoduje hlavně tloušťka materiálu, délka ohybu, šířka použité V-matrice a další.
Jinou konfiguraci budete potřebovat jako firma, když ohýbáte krátké konzoly z tenkého plechu.
U zákazníků proto vždy doporučujeme vycházet z reálných výrobků, ne jen z obecné představy o výkonu stroje. Pošlete nám typické výkresy, tloušťky materiálů a délky ohybů – navrhneme vhodný model BM HE tak, aby měl dostatečnou rezervu, ale zároveň jste zbytečně neplatili za větší stroj, než potřebujete. Výběr tonáže, pracovní délky a výbavy stroje patří mezi nejčastější otázky při nákupu ohraňovacího lisu.
2. Proč je u ohraňovacího lisu důležitý řídicí systém DELEM?
Řídicí systém výrazně ovlivňuje rychlost programování, přesnost výroby i komfort obsluhy. U levnějších systémů může být problém s opakovatelností, složitějším programováním nebo
chybami při výrobě. Právě proto nabízíme u BM HE v základu DELEM DA-66S, který je vhodný pro profesionální CNC ohýbání.
Pro náročnější zákazníky doporučujeme příplatkový DELEM DA-69S, který je vhodný hlavně tam, kde se často vyrábějí složitější díly a kde dává smysl vyšší úroveň 3D vizualizace a komfortu programování. Diskuze potvrzují, že právě přesnost a pohodlí programování jsou pro uživatele ohraňovacích lisů jedny z nejdůležitějších parametrů.

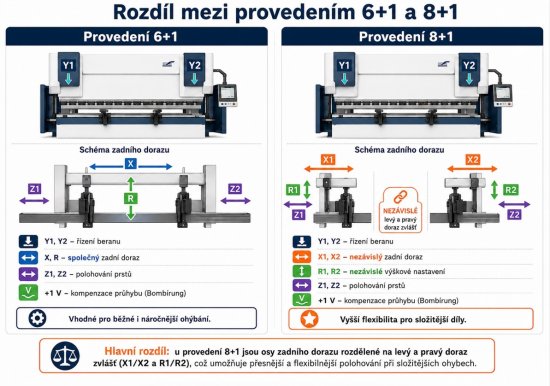

3. Jaký je rozdíl mezi provedením 6+1 a 8+1 os?
Provedení 6+1 os je velmi dobrý základ pro přesné CNC ohýbání a pokrývá většinu běžné zakázkové výroby. Umožňuje přesné řízení beranu, zadního dorazu a kompenzace průhybu. Pro většinu
zákazníků je to optimální poměr ceny a výkonu. Tak zvané Value for Money.
Provedení 8+1 os doporučujeme u složitějších dílů, častější změny zakázek, náročnějších tvarů a situací, kdy je potřeba vyšší flexibilita zadního dorazu. Víceosý zadní doraz pomáhá přesněji ustavovat díly v různých polohách a zrychlit práci u členitějších ohybových sekvencí. Při výběru počtu os je vždy důležité vycházet z reálných výrobků, protože právě tvar a opakovatelnost dílů určují, zda se vyšší konfigurace vyplatí.
4. Jak se řeší bezpečnost obsluhy u ohraňovacího lisu?
Bezpečnost je u ohraňovacího lisu zásadní, protože obsluha pracuje v blízkosti nástrojů a pohybujícího se beranu. Proto nabízíme u BM HE v základní ceně systém LaserSafe pro
ochranu rukou. Ten pomáhá chránit pracovní prostor u nástroje a snižuje riziko úrazu při ohýbání.
Pro našeho zákazníka je důležité, že bezpečnostní ochrana není dodatečně řešený kompromis, ale součást základní konfigurace. Moderní bezpečnostní systémy u ohraňovacích lisů dnes patří mezi klíčové prvky při výběru stroje, protože chrání obsluhu.
