Špičkový ohraňovací lis HD

Nekompromisne najlepší rad ohraňovacích lisov značky BM pre maximálne efektívne ohýbanie kovových plechov. Servo-hydraulický systém používa to najlepšie z oboch svetov. Hydraulika dodávam maximálny výkon pre ohyb a dual servo zaisťuje vysokú úsporu energie. Nechajte si vypracovať ponuku na tento skutočne špičkový CNC ohraňovací lis.

Pokiaľ hľadáte ohraňovací lis pre náročnejšiu výrobu, kde sa uspokojíte len s tým najlepším, tak rad BM HD Series je veľmi rozumnou voľbou. Nejde iba o ďalší hybridný ohraňovací lis v ponuke. Jedná sa o špičkovo postavený lis, ktorý kombinuje silu hydrauliky s presnosťou a úspornosťou servoriadenia.

Spýtajte Servo-hybridný ohraňovací lis

Túto radu odporúčame každému z Vás, kto chcete zrýchliť ohýbanie plechov, znížiť prevádzkové náklady a získať stroj, ktorý bude dobre fungovať nielen pri občasnom ohýbaní, ale hlavne v každodennej výrobnej prevádzke. BM HD Series je vhodný pre nespočetné množstvo výrobných firiem.

Rad HD je dostupný v širokom rozsahu výkonov a pracovných dĺžok. Vďaka tomu dokážeme navrhnúť riešenie ako pre menšiu výrobnú dielňu, tak pre náročnú priemyselnú prevádzku, kde sa ohýbajú väčšie, dlhšie alebo silnejšie diely. CNC stroje radu HD pokrývajú ohýbacie kapacity od 40 do 1000 ton a ohýbacie dĺžky približne od 1320 do 6000 mm.

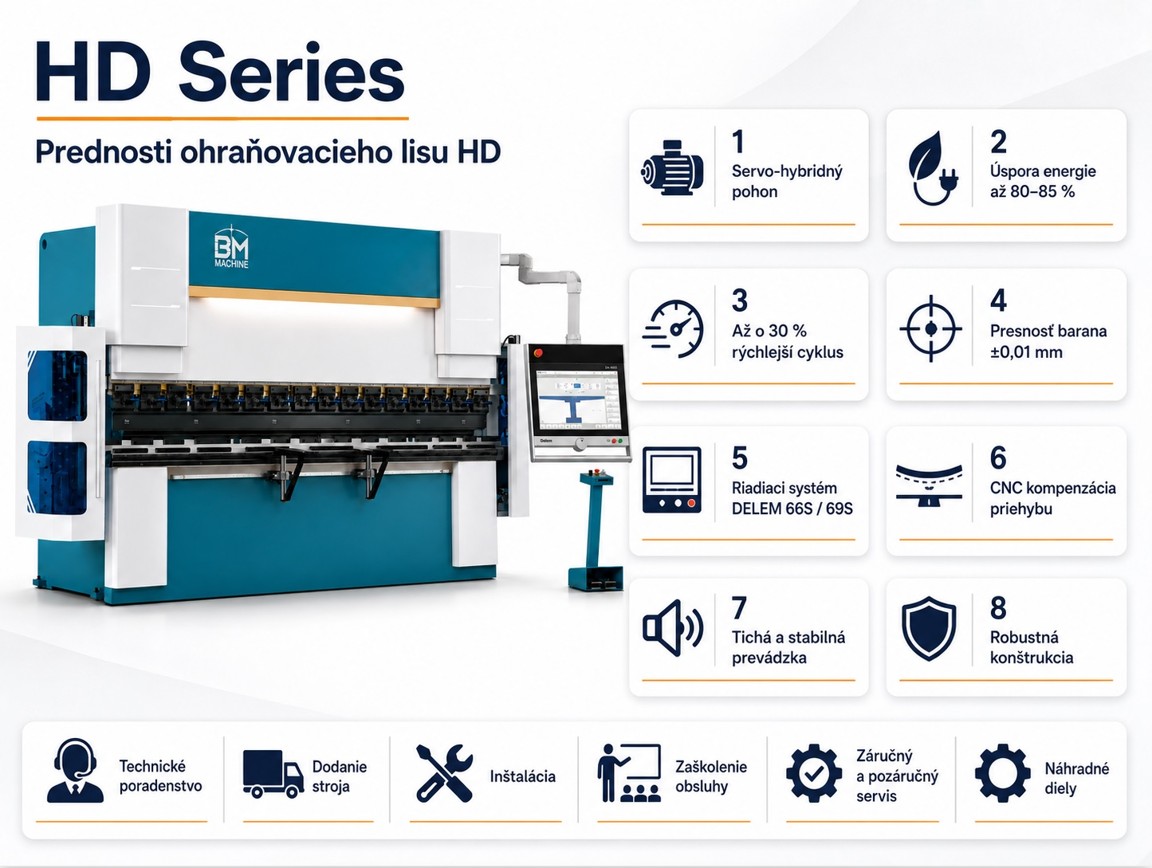

Prečo zvoliť HD Series

Lis HD Series je určený pre zákazníkov, ktorí už pri výbere stroja nepremýšľajú len nad obstarávacou cenou, ale aj nad tým, koľko bude stroj stáť v prevádzke, ako rýchlo zvládne výrobu, ako stabilná bude presnosť a ako ľahko sa bude obsluhe pracovať.

Hlavná výhoda radu HD je v jej servo-hybridnom pohone. Klasický hydraulický lis pracuje s hydraulickým systémom, ktorý je často energeticky náročnejší. Pri rade HD sú použité AC servo motory, ktoré poháňajú vysoko účinné obojsmerné hydraulické čerpadlá. Čerpadlá tak pracujú podľa skutočnej potreby stroja, nie zbytočne nepretržite.

Výsledkom sú rýchlejšie reakcie, nižšia spotreba energie, menšia hlučnosť, stabilnejšia teplota hydraulického oleja a veľmi presný pohyb barana. V praxi to znamená lepšiu ekonomiku prevádzky, plynulejší chod stroja a vyššiu istotu pri opakovanej výrobe.

V čom sa rad HD líši od radu HE

Rad BM HE vnímame ako veľmi dobrú univerzálnu voľbu pre presné CNC ohýbanie plechov. Je vhodná pre zákazníkov, ktorí chcú kvalitný CNC ohraňovací lis s moderným riadením, dobrou výbavou a spoľahlivou prevádzkou.

Rad BM HD ide ale technologicky vyššie. Je určená pre zákazníkov, ktorí chcú vyšší výkon, vyššiu efektivitu a lepšiu dlhodobú ekonomiku prevádzky. Najväčší rozdiel je práve v servo-hybridnom systéme, ktorý je navrhnutý na úsporu energie, rýchlosť a vysokú presnosť.

Pokiaľ má byť tento CNC stroj používaný každý deň, pracovať vo viacerých smenách alebo ohýbať väčší objem dielov, dáva rad HD veľmi dobrý zmysel. Vyššia investícia sa môže vracať v rýchlejšej výrobe a nižšej spotrebe energie.

Najväčšia výhoda radu HD

Srdcom BM HD Series je servo-hybridný systém, ktorý spája elektrické servoriadenie a hydraulický pohon. Servo motory ovládajú hydraulické čerpadlá presne podľa pohybu barana. Vďaka tomu sa energia využíva efektívnejšie a hydraulický systém nepracuje zbytočne naprázdno. Čo to prináša?

• Výrazne nižšia spotreba energie
• Nižšia hlučnosť stroja
• Menšie zahrievanie hydraulického oleja
• Stabilnejšia presnosť pri dlhšej prevádzke
• Rýchlejší pohyb barana
• Plynulejší chod bez nežiaducich vibrácií
• Vyššiu produktivitu pri opakovanom ohýbaní

To sú silné argumenty pre všetkých z Vás, kto riešite konkurencieschopnosť svojej spoločnosti.

Presnosť, na ktorej záleží

Pri ohýbaní plechov sa často hovorí o presnosti, ale dôležité je, ako sa táto presnosť prejaví v bežnej výrobe. Náš zákazník dostane perfektné výsledky. Potrebuje, aby diely sedeli pri montáži, aby sa uhol neopakoval zakaždým inak a aby obsluha nemusela neustále zložito dolaďovať korekcie.

BM HD Series je navrhnutý na dosiahnutie týchto cieľov. Opakovaná presnosť polohovania barana dosahuje ±0,01 mm a najvyššia presnosť môže dosahovať až 0,005 mm.

Výhodou servo-hybridného systému je aj stabilnejšia teplota hydraulického oleja. To je dôležité hlavne pri dlhšej práci stroja. Pokiaľ sa olej výrazne zahrieva, môže sa meniť správanie hydrauliky a tým aj výsledná presnosť. U rady HD je systém navrhnutý tak, aby bola presnosť stabilná aj pri opakovanej prevádzke.

Ako je to s rýchlosťou?

Rýchlosť ohraňovacieho lisu nie je len o tom, ako rýchlo sa pohne baran. Vo výrobe rozhoduje celý cyklus: priblíženie, ohyb, návrat, polohovanie dielu, práca zadného dorazu a komfort obsluhy.

HDčko využíva rýchly pohon, ktorý umožňuje veľmi svižný pohyb barana. Pri niektorých konfiguráciách môže rýchlosť dosahovať až 300 mm/s. Stroj je pritom navrhnutý tak, aby pracoval plynule a bez zbytočných vibrácií.

Pre nášho zákazníka to znamená kratšie neproduktívne časy, vyššiu kapacitu ohýbania a lepšie využitie stroja počas smeny. Pri opakovaných dieloch alebo väčších sériách sa táto výhoda prejaví veľmi rýchlo.

Robustná konštrukcia je základ

Presnosť a životnosť ohraňovacieho lisu nezačína pri riadiacom systéme, ale pri ráme. BM HD Series používa robustnú zváranú konštrukciu s bočnými C-rámami. Rám je navrhnutý tak, aby poskytoval vysokú tuhosť, stabilitu a dostatok pracovného priestoru pre zložitejšie ohybové sekvencie.

Dôležitá je aj geometria stroja. Rad HD ponúka pri vybraných modeloch hĺbku vyloženia 400–430 mm a maximálne otvorenie 470–530 mm. Vďaka tomu má obsluha viac priestoru pri práci s väčšími, hlbšími alebo členitejšími dielmi.

"Veľký pracovný priestor ocenia všetci!"

CNC riadenie DELEM DA-66S alebo DELEM DA-69S

U rady BM HD ponúkame iba profesionálne riadiace systémy DELEM. V základnej konfigurácii počítame s riadiacim systémom DELEM DA-66S. Pre náročnejších zákazníkov odporúčame príplatkový systém DELEM DA-69S.

• DELEM DA-66S je výborný profesionálny štandard pre moderný CNC ohraňovací lis. Ponúka prehľadné ovládanie, grafické programovanie, podporu simulácie, prácu s ohybovými sekvenciami a funkcie, ktoré pomáhajú skrátiť prípravu výroby a znížiť riziko chýb.
• DELEM DA-69S je vhodný tam, kde sa vyrábajú zložitejšie diely, častejšie sa programuje, rieši sa viac ohybov, kolízie, nástrojové stanice a vyšší komfort obsluhy. Je to skvelá voľba pre firmy, ktoré chcú zo stroja dostať maximum a ocenia pokročilejšie 3D prostredie a lepšiu vizualizáciu výroby.

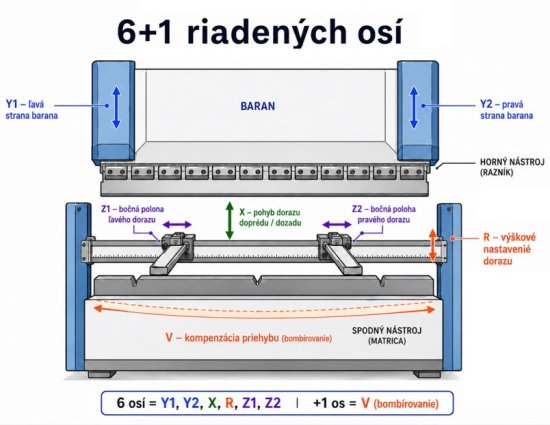

Konfigurácia zadných dorazov podľa typu výroby

Zadný doraz je pri CNC ohraňovacom lise jeden z kľúčových prvkov, ktorý rozhoduje o možnostiach výsledného dielu.

V praxi vždy odporúčame voliť konfiguráciu podľa reálnych dielov. U nás je zadný doraz navrhnutý pre tuhosť a presnosť. Osi sa pohybujú po lineárnych vedeniach, čo pomáha dosahovať stabilné polohovanie a spoľahlivú prevádzku pri každodennej práci. Pri veľkej sérii ohybov môžete objaviť CNC ohýbacie centrum, ktoré dokáže vyrábať zložité ohybu vo veľmi krátkom čase.

Kompenzácia priehybu pre presný ohyb po celej dĺžke

Bombírung? Pri ohýbaní dlhších dielov je kompenzácia priehybu úplne zásadná. Každý ohraňovací lis sa pri zaťažení určitým spôsobom deformuje. Pokiaľ sa táto deformácia nekompenzuje, môže sa stať, že uhol ohybu nebude rovnaký po celej dĺžke dielu.

BM HD Series využíva CNC mechanickú kompenzáciu priehybu, ktorá pomáha udržať presný a rovnomerný ohyb. Systém pracuje s parametrami, ako je dĺžka, hrúbka a uhol ohýbaného dielu, a podľa toho upravuje kompenzáciu.

To je dôležité hlavne pri dlhých paneloch. Práve tam sa rozdiel medzi bežným ohybom a dobre kompenzovaným ohybom prejaví najviac.

Bezpečnosť a komfort obsluhy

Moderný ohraňovací lis býva často nielen výkonný, ale predovšetkým bezpečný. Stroj sme vybavili laserovou ochranou pracovného priestoru, ktorá pomáha chrániť obsluhu pri práci v blízkosti nástrojov. Bezpečnostný systém sleduje priestor pri ohybe a znižuje riziko úrazu pri pohybe barana.

Popri bezpečnosti je dôležitý aj komfort obsluhy. Prehľadné CNC riadenie, rýchle nastavenie, presný zadný doraz a stabilný chod stroja pomáhajú tomu, aby sa s lisom pracovalo jednoduchšie a efektívnejšie.

Dodanie, inštalácia a kompletný servis

Ohraňovací lis BM HD dodávame ako kompletné technologické riešenie. Pomôžeme s výberom vhodného modelu, odporučíme konfiguráciu, pripravíme ponuku, zaistíme dodanie, inštaláciu, uvedenie do prevádzky a zaškolenie obsluhy.

Súčasťou našej podpory je aj záručný a pozáručný servis, náhradné diely a technická pomoc. Náš zákazník tak nekupuje iba samotný stroj, ale riešenie, ktoré má dlhodobo fungovať vo výrobe.

So strojom automaticky dostanete

• Dopravu k Vám do haly
• Inštaláciu lisu vrátane skúšok
• Školenia na obsluhu a údržbu stroja
• Záruku 2 roky
• Základné nástroje
• Telefonickú a online podporu

Pokiaľ hľadáte CNC ohraňovací lis s vysokou presnosťou, rýchlym chodom a úsporným servo-hybridným pohonom, opýtajte sa u nás. Pripravíme konkrétny návrh podľa vašej výroby a odporučíme konfiguráciu, ktorá bude dávať zmysel.
