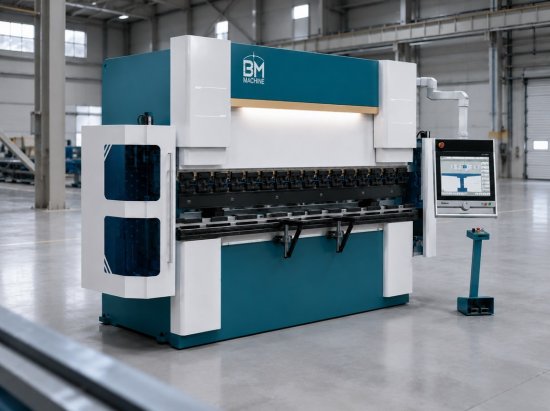

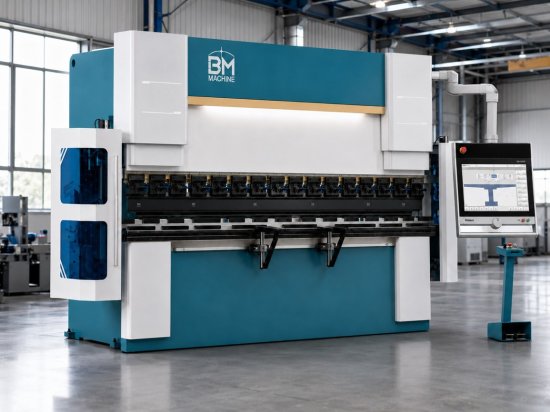

Špičkový ohraňovací lis HD

Nekompromisně nejlepší řada ohraňovacích lisů značky BM pro maximálně efektivní ohýbání kovových plechů. Servo-hydraulický systém používá to nejlepší z obou světů. Díky hydraulice dostanete maximální sílu pro ohyb a dual servo zajišťuje vysokou úsporu energie. Nechte si vypracovat nabídku na tento opravdu špičkový CNC ohraňovací lis.

Pokud hledáte ohraňovací lis pro náročnější výrobu, kde se spokojíte jen s tím nejlepším, tak řada BM HD Series je velmi rozumnou volbou. Nejde pouze o další hybridní ohraňovací lis v nabídce. Jedná se o špičkově postavený lis, který kombinuje sílu hydrauliky s přesností a úsporností servořízení.

Poptejte Servo-hybridní ohraňovací lis

Tuto řadu doporučujeme každému z Vás, kdo chcete zrychlit ohýbání plechů, snížit provozní náklady a získat stroj, který bude dobře fungovat nejen při občasném ohýbání, ale hlavně v každodenním výrobním provozu. BM HD Series je vhodný pro nespočet výrobních firem.

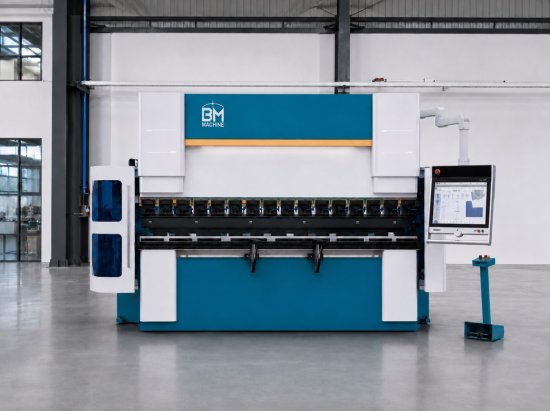

Řada HD je dostupná v širokém rozsahu výkonů a pracovních délek. Díky tomu dokážeme navrhnout řešení jak pro menší výrobní dílnu, tak pro náročný průmyslový provoz, kde se ohýbají větší, delší nebo silnější díly. CNC stroje řady HD pokrývají ohýbací kapacity od 40 do 1000 tun a ohýbací délky přibližně od 1320 do 6000 mm.

Proč zvolit HD Series

Lis HD Series je určený pro zákazníky, kteří už při výběru stroje nepřemýšlejí jen nad pořizovací cenou, ale také nad tím, kolik bude stroj stát v provozu, jak rychle zvládne výrobu, jak stabilní bude přesnost a jak snadno se bude obsluze pracovat.

Hlavní výhoda řady HD je v jejím servo-hybridním pohonu. Klasický hydraulický lis pracuje s hydraulickým systémem, který je často energeticky náročnější. U řady HD jsou použity AC servo motory, které pohánějí vysoce účinná obousměrná hydraulická čerpadla. Čerpadla tak pracují podle skutečné potřeby stroje, nikoliv zbytečně nepřetržitě.

Výsledkem jsou rychlejší reakce, nižší spotřeba energie, menší hlučnost, stabilnější teplota hydraulického oleje a velmi přesný pohyb beranu. V praxi to znamená lepší ekonomiku provozu, plynulejší chod stroje a vyšší jistotu při opakované výrobě.

V čem se řada HD liší od řady HE

Řadu BM HE vnímáme jako velmi dobrou univerzální volbu pro přesné CNC ohýbání plechů. Je vhodná pro zákazníky, kteří chtějí kvalitní CNC ohraňovací lis s moderním řízením, dobrou výbavou a spolehlivým provozem.

Řada BM HD jde ale technologicky výš. Je určena pro zákazníky, kteří chtějí vyšší výkon, vyšší efektivitu a lepší dlouhodobou ekonomiku provozu. Největší rozdíl je právě v servo-hybridním systému, který je navržený pro úsporu energie, rychlost a vysokou přesnost.

Pokud má být tento CNC stroj používán každý den, pracovat ve více směnách nebo ohýbat větší objem dílů, dává řada HD velmi dobrý smysl. Vyšší investice se může vracet v rychlejší výrobě a nižší spotřebě energie.

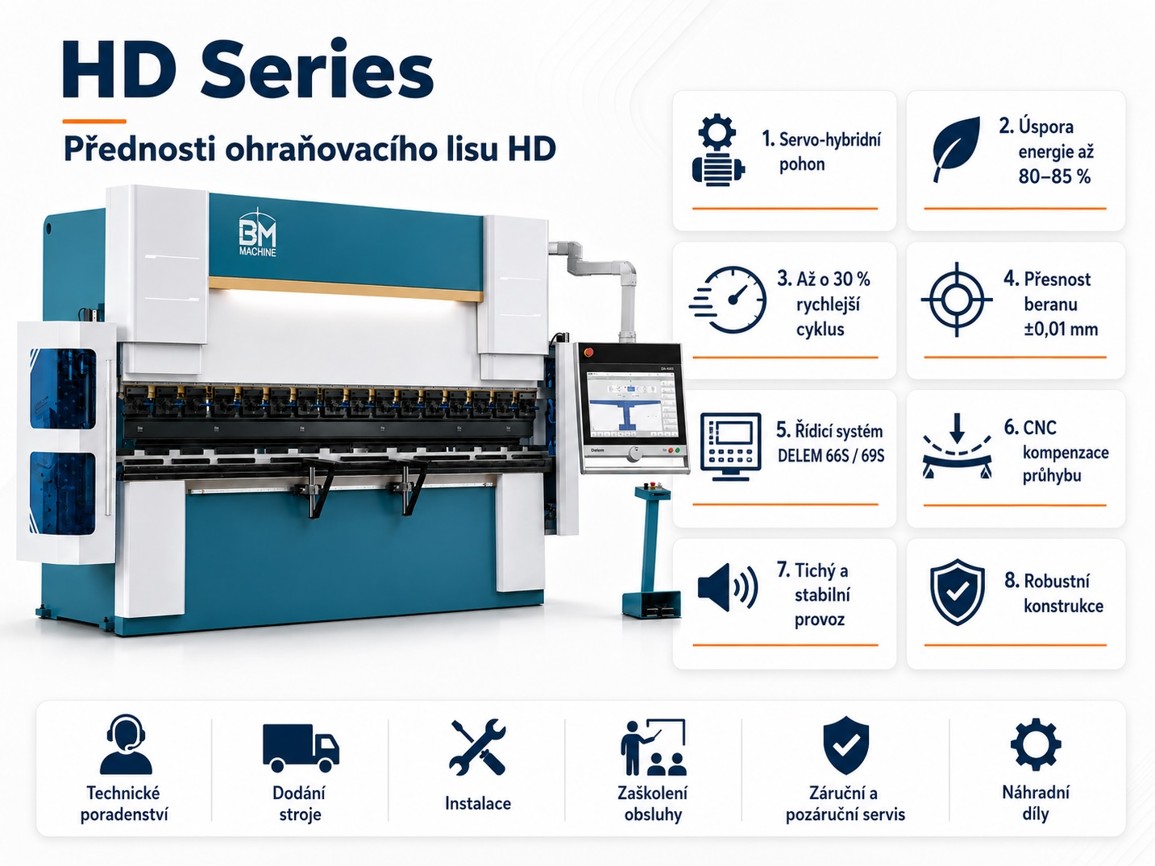

Největší výhoda řady HD

Srdcem BM HD Series je servo-hybridní systém, který spojuje elektrické servořízení a hydraulický pohon. Servo motory ovládají hydraulická čerpadla přesně podle pohybu beranu. Díky tomu se energie využívá efektivněji a hydraulický systém nepracuje zbytečně naprázdno. Co to přináší?

• Výrazně nižší spotřebu energie
• Nižší hlučnost stroje
• Menší zahřívání hydraulického oleje
• Stabilnější přesnost při delším provozu
• Rychlejší pohyb beranu
• Plynulejší chod bez nežádoucích vibrací
• Vyšší produktivitu při opakovaném ohýbání

To jsou silné argumenty pro všechny z Vás, kdo řešíte konkurenceschopnost svojí společnosti.

Přesnost, na které záleží

U ohýbání plechů se často mluví o přesnosti, ale důležité je, jak se tato přesnost projeví v běžné výrobě. Náš zákazník dostane perfektní výsledky. Potřebuje, aby díly seděly při montáži, aby se úhel neopakoval pokaždé jinak a aby obsluha nemusela neustále složitě dolaďovat korekce.

BM HD Series je navržený k dosažení těchto cílů. Opakovaná přesnost polohování beranu dosahuje ±0,01 mm a nejvyšší přesnost může dosahovat až 0,005 mm.

Výhodou servo-hybridního systému je i stabilnější teplota hydraulického oleje. To je důležité hlavně při delší práci stroje. Pokud se olej výrazně zahřívá, může se měnit chování hydrauliky a tím i výsledná přesnost. U řady HD je systém navržený tak, aby byla přesnost stabilní i při opakovaném provozu.

Jak je to s rychlostí?

Rychlost ohraňovacího lisu není jen o tom, jak rychle se pohne beran. Ve výrobě rozhoduje celý cyklus: přiblížení, ohyb, návrat, polohování dílu, práce zadního dorazu a komfort obsluhy.

HDčko využívá rychlý pohon, který umožňuje velmi svižný pohyb beranu. U některých konfigurací může rychlost dosahovat až 300 mm/s. Stroj je přitom navržený tak, aby pracoval plynule a bez zbytečných vibrací.

Pro našeho zákazníka to znamená kratší neproduktivní časy, vyšší kapacitu ohýbání a lepší využití stroje během směny. U opakovaných dílů nebo větších sérií se tato výhoda projeví velmi rychle.

Robustní konstrukce je základ

Přesnost a životnost ohraňovacího lisu nezačíná u řídicího systému, ale u rámu. BM HD Series používá robustní svařovanou konstrukci s bočními C-rámy. Rám je navržený tak, aby poskytoval vysokou tuhost, stabilitu a dostatek pracovního prostoru pro složitější ohybové sekvence.

Důležitá je také geometrie stroje. Řada HD nabízí u vybraných modelů hloubku vyložení 400–430 mm a maximální otevření 470–530 mm. Díky tomu má obsluha více prostoru při práci s většími, hlubšími nebo členitějšími díly.

"Velký pracovní prostor ocení všichni!"

CNC řízení DELEM DA-66S nebo DELEM DA-69S

U řady BM HD nabízíme pouze profesionální řídicí systémy DELEM. V základní konfiguraci počítáme s řídicím systémem DELEM DA-66S. Pro náročnější zákazníky doporučujeme příplatkový systém DELEM DA-69S.

1. DELEM DA-66S je výborný profesionální standard pro moderní CNC ohraňovací lis. Nabízí přehledné ovládání, grafické programování, podporu simulace, práci s ohybovými sekvencemi a funkce, které pomáhají zkrátit přípravu výroby a snížit riziko chyb.
2. DELEM DA-69S je vhodný tam, kde se vyrábějí složitější díly, častěji se programuje, řeší se více ohybů, kolize, nástrojové stanice a vyšší komfort obsluhy. Je to skvělá volba pro firmy, které chtějí ze stroje dostat maximum a ocení pokročilejší 3D prostředí a lepší vizualizaci výroby.

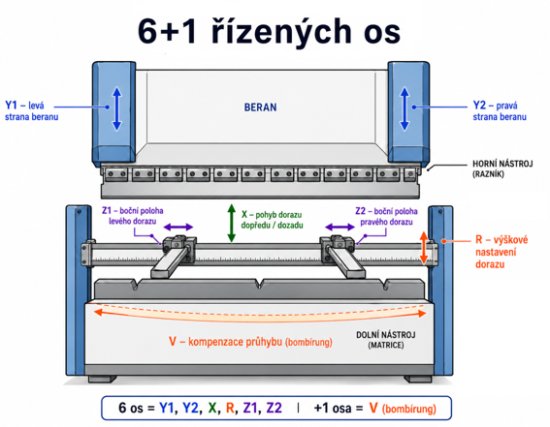

Konfigurace zadních dorazů podle typu výroby

Zadní doraz je u CNC ohraňovacího lisu jeden z klíčových prvků, který rozhoduje o možnostech výsledného dílu.

V praxi vždy doporučujeme volit konfiguraci podle reálných dílů. U nás je zadní doraz navržený pro tuhost a přesnost. Osy se pohybují po lineárních vedeních, což pomáhá dosahovat stabilního polohování a spolehlivého provozu při každodenní práci. Při velké sérii ohybů můžete objevit CNC ohýbací centrum, které dokáže vyrábět složité ohybu ve velmi krátkém čase.

Kompenzace průhybu pro přesný ohyb po celé délce

Bombírung? Při ohýbání delších dílů je kompenzace průhybu naprosto zásadní. Každý ohraňovací lis se při zatížení určitým způsobem deformuje. Pokud se tato deformace nekompenzuje, může se stát, že úhel ohybu nebude stejný po celé délce dílu.

BM HD Series využívá CNC mechanickou kompenzaci průhybu, která pomáhá udržet přesný a rovnoměrný ohyb. Systém pracuje s parametry, jako je délka, tloušťka a úhel ohýbaného dílu, a podle toho upravuje kompenzaci.

To je důležité hlavně u dlouhých panelů. Právě tam se rozdíl mezi běžným ohybem a dobře kompenzovaným ohybem projeví nejvíce.

Bezpečnost a komfort obsluhy

Moderní ohraňovací lis bývá často nejen výkonný, ale především bezpečný. Stroj jsme vybavili laserovou ochranou pracovního prostoru, která pomáhá chránit obsluhu při práci v blízkosti nástrojů. Bezpečnostní systém sleduje prostor u ohybu a snižuje riziko úrazu při pohybu beranu.

Vedle bezpečnosti je důležitý také komfort obsluhy. Přehledné CNC řízení, rychlé nastavení, přesný zadní doraz a stabilní chod stroje pomáhají tomu, aby se s lisem pracovalo jednodušeji a efektivněji.

Dodání, instalace a kompletní servis

Ohraňovací lis BM HD dodáváme jako kompletní technologické řešení. Pomůžeme s výběrem vhodného modelu, doporučíme konfiguraci, připravíme nabídku, zajistíme dodání, instalaci, uvedení do provozu a zaškolení obsluhy.

Součástí naší podpory je také záruční a pozáruční servis, náhradní díly a technická pomoc. Náš zákazník tak nekupuje pouze samotný stroj, ale řešení, které má dlouhodobě fungovat ve výrobě.

Se strojem automaticky dostanete

1. Dopravu k Vám na místo určení
2. Instalaci lisu včetně zkoušek
3. Školení na obsluhu a údržbu stroje
4. Záruku 2 roky
5. Základní nástroje
6. Telefonickou a online podporu

Pokud hledáte CNC ohraňovací lis s vysokou přesností, rychlým chodem a úsporným servo-hybridním pohonem, poptejte se u nás. Připravíme konkrétní návrh podle vaší výroby a doporučíme konfiguraci, která bude dávat smysl.
